Снятие и установка верхнего рычага

Снятие

1. Расшплинтуйте и открутите гайку крепления шаровой опоры. С помощью съемника выпрессуйте шаровую опору из верхнего рычага.

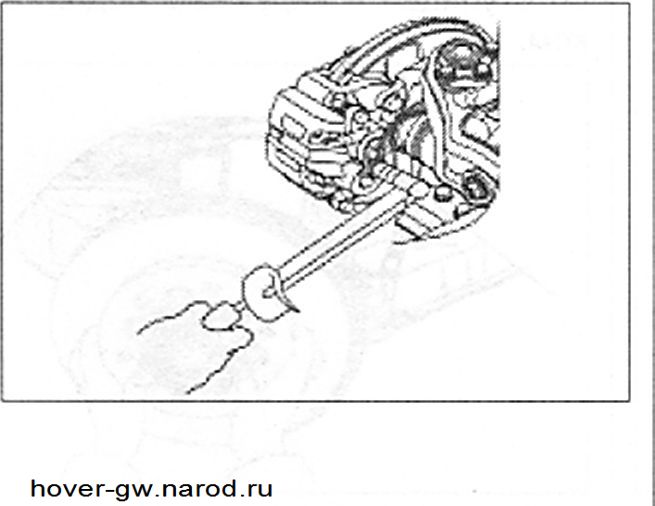

3. Отсоедините тормозной шланг от тормозного суппорта.

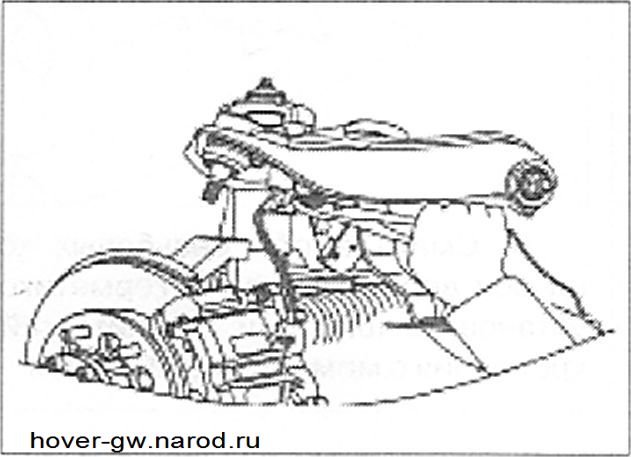

2. Открутите гайку крепления тормозной трубки, отсоедините тормозную трубку и закупорьте ее.

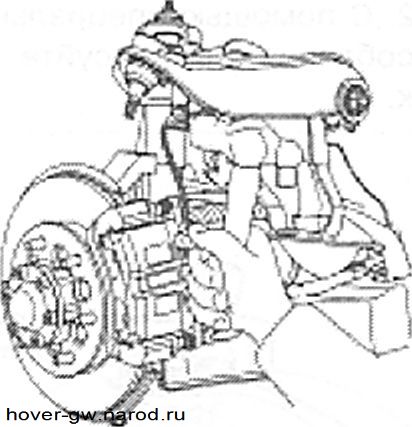

4. С помощью плоскогубцев отсоедините стальной фиксатор и отсоедините тормозной шланг от кронштейна на верхнем рычаге.

Внимание! Не потеряйте регулировочные шайбы. Запишите толщину регулировочных шайб спереди и сзади и пометьте их положение для облегчения дальнейшей установки.

Установка

6. Установите верхний рычаг и регулировочные шайбы. Регулировочные шайбы необходимо устанавливать в положение, отмеченное во время их снятия.

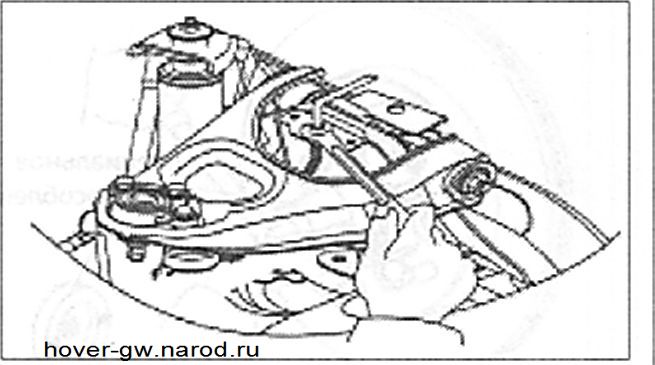

7. Затяните болты крепления верхнего рычага с моментом 200 ± 10 Нм.

8. Присоедините тормозной шланг к тормозной трубке.

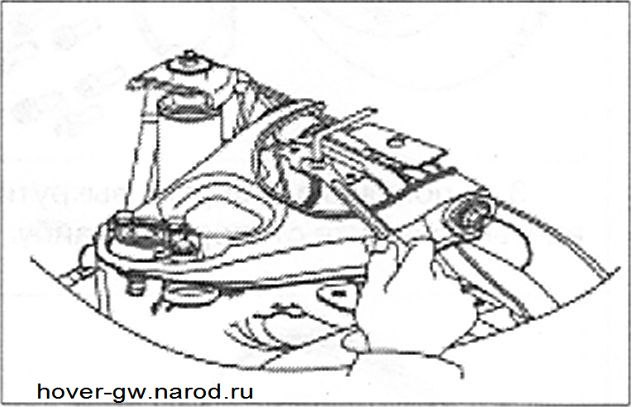

5. Открутите два болта и снимите верхний рычаг.

10. Установите шаровую опору в повротный кулак. Затяните гайку с моментом 145 ± 15 Нм. Зашплинтуйте гайку.

11. Присоедините тормозной шланг к тормозному суппорту.

12. Прокачайте тормозную систему.

13. Проверьте отсутствие утечек тормозной жидкости.

14. Проверьте и отрегулируйте углы установки передних колес.
