Электрооборудование автомобиля. Разъёмы проводки

Обозначения разъемов показаны на рисунках ниже, причем число в верхней части надписи обозначает номер провода, а буквы в нижней части надписи - его цвет. Кроме того: обозначения двухцветных проводов на схеме состоят из двух групп букв, разделенных символом '/'; группа перед данным символом обозначает основной цвет провода, а группа после символа - цвет полосок на проводе. Например: 'L/R' обозначает синий провод с красными полосками; 'Br/Gr' - коричневый провод с серыми полосками. Номера контактов разъема упорядочены соответственно направлению вставления изолированной головки разъема. Контакты штепсельной головки пронумерованы в порядке возрастания слева направо, а гнезда разъема - справа налево.

В - черный. Вг - коричневый. G зеленый. Gr - серый. L - синий. Lg светло-зеленый. Or - оранжевый. Р розовый. R - красный. V - фиолетовый. W - белый. Y - желтый.

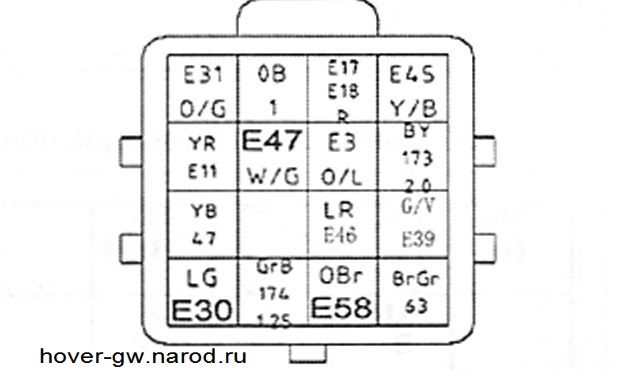

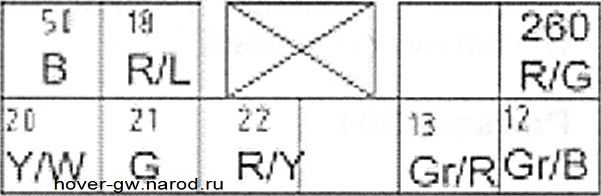

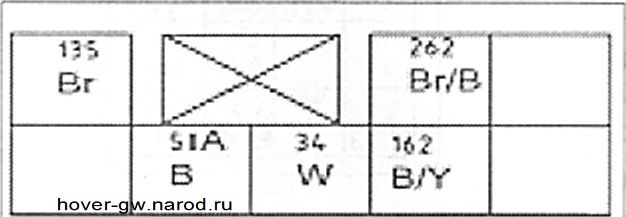

Разъем С01

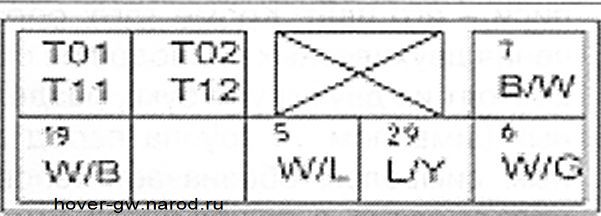

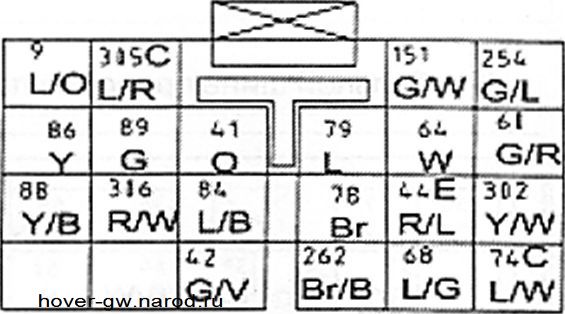

К кабельной шине 2 панели приборов

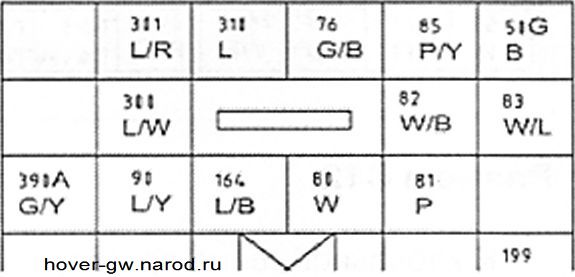

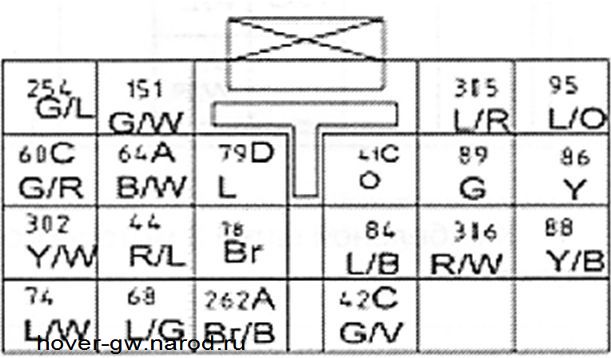

К кабельной шине 2 моторного отсека

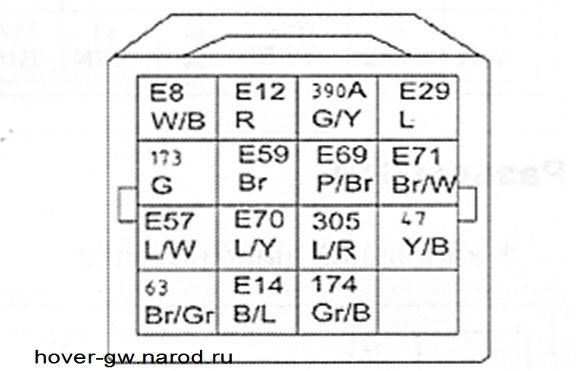

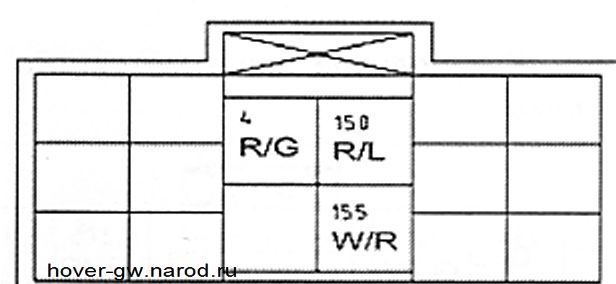

Разъем С04

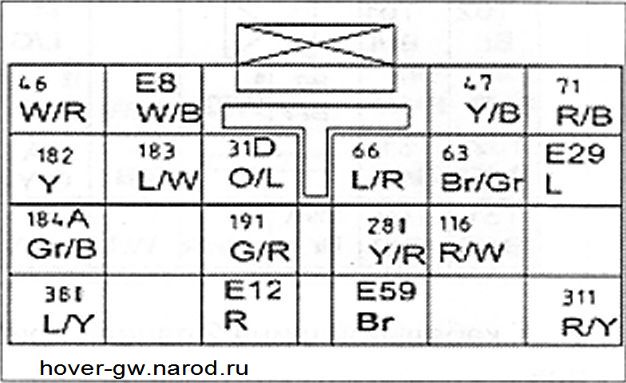

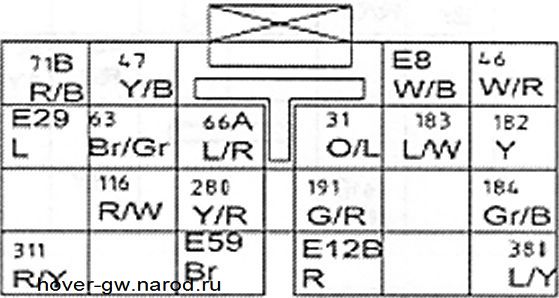

К кабельной шине 2 панели приборов

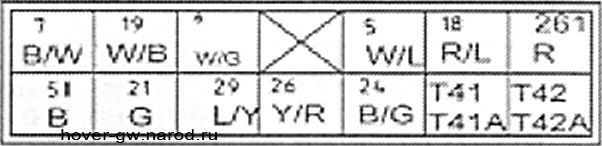

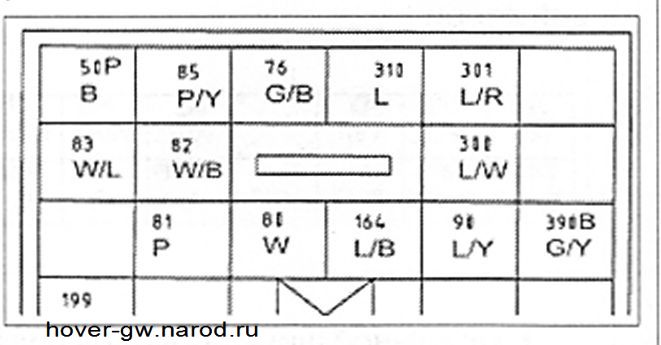

К кабельной шине моторного отсека

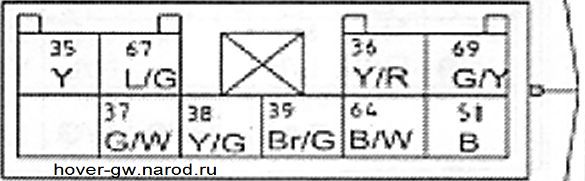

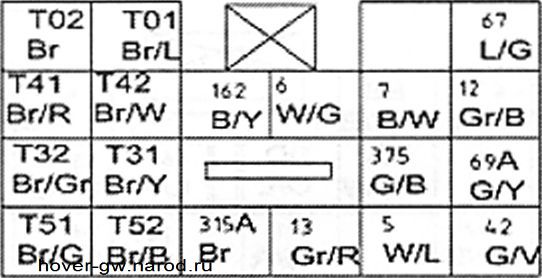

Разъем С07

К кабельной шине проводов пола

Разъем С07

К кабельной шине 2 проводов пола

К кабельной шине 2 панели приборов

К кабельной шине 3 панели приборов

К кабельной шине 3 моторного отсека

Разъем С05

К кабельной шине 4 панели приборов

К кабельной шине 4 моторного отсека

Разъем С09

К кабельной шине 1 проводов пола

К кабельной шине 1 панели приборов

Разъем С10

К кабельной шине потолка

К кабельной шине проводов пола

Разъем С11

К кабельной шине передней правой двери

К кабельной шине проводов пола

Разъем С12

К кабельной шине проводов шасси

К кабельной шине проводов пола

К кабельной шине передних дверей

К кабельной шине 1 проводов пола

Разъем С17

К кабельной шине левой задней двери

К кабельной шине левой передней двери

К кабельной шине проводов пола

К кабельной шине проводов пола
