Разборка и сборка полуоси

Разборка

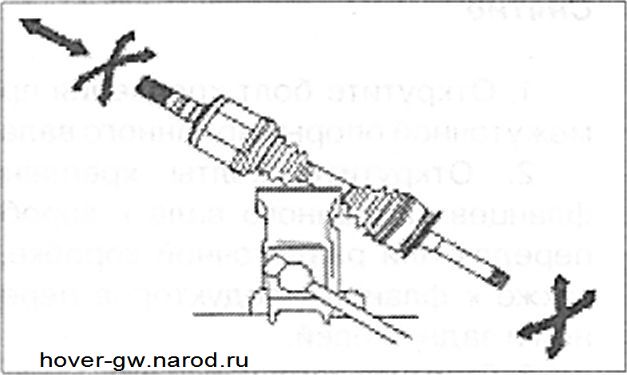

1. Проверьте полуось в сборе. Проверьте внутренний шарнир. Он должен свободно перемещаться в разные стороны. Проверьте наружный шар-

нир. Проверьте пыльники шарниров полуоси. При обнаружении повреждений замените их.

2. Снимите большой хомут крепления пыльника внутреннего шарнира.

3. Нанесите метки на корпус и трехшиповик и снимите корпус внутреннего шарнира.

4. С помощью плоскогубцев снимите стопорное кольцо. С помощью молотка и пробойника сделайте метки на трехшиповике и торце полуоси для облегчения дальнейшей сборки.

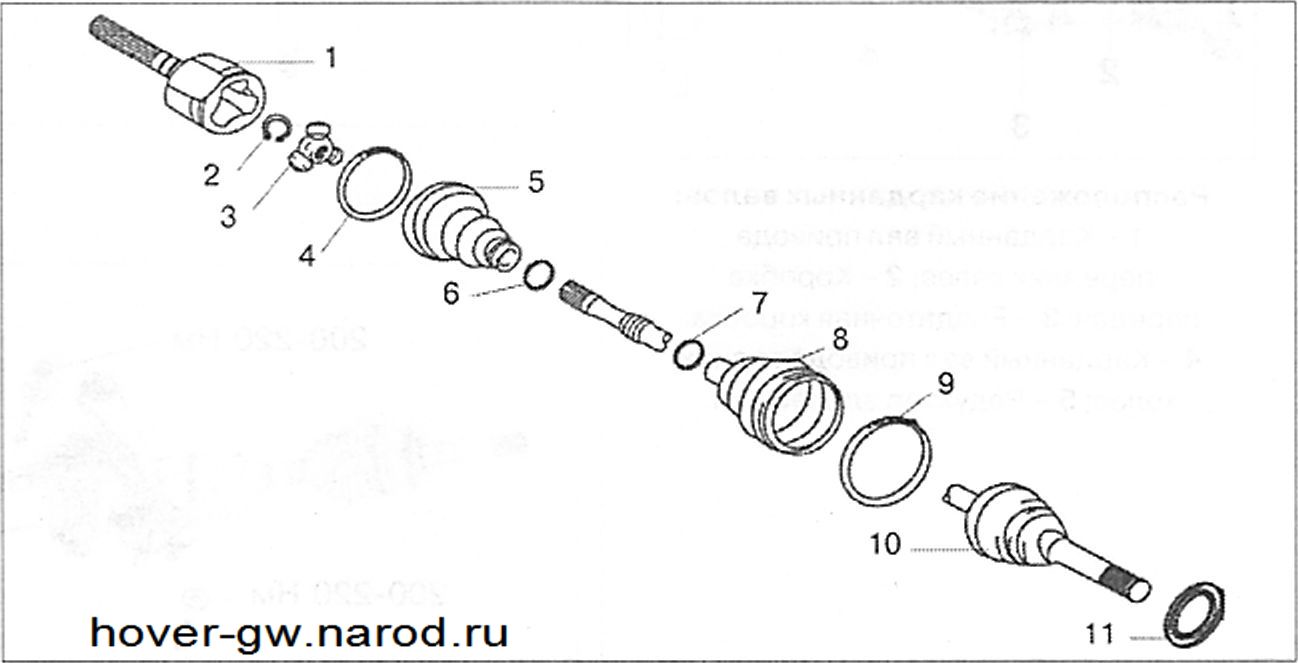

Элементы полуоси: 1 - Корпус шарнира; 2 - Стопорное кольцо; 3 - Трехшиповик; 4,9- Большые хомуты; 5,8- Пыльники; 6,7- Малые хомуты; 10 - Корпус наружного шарнира; 11 - Пылезащитная крышка.

5. С помощью стержня и молотка снимите трехшиповик.

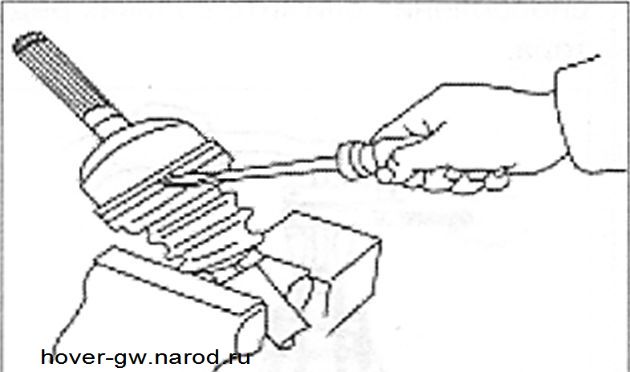

7. С помощью отвертки снимите хомуты пыльника наружного шарнира.

8. Снимите наружный шарнир.

6. Снимите внутренний шарнир с полуоси, отсоединив малый хомут пыльника.

9. С помощью отвертки и молотка снимите пылезащитную крышку.

Сборка

10. С помощью отвертки и молотка установите пылезащитную крышку.

12. Установите большой хомут на пыльник, затем установите внутренний шарнир на место и за ним установите малый хомут пыльника.

11. Установите большой хомут на пыльник, затем установите наружный шарнир на место и за ним установите малый хомут пыльника.

13. Установите трехшиповик фаской к внутренней части полуоси.

14. Совместите метки на трехшиповике и торце полуоси, сделанные при разборке.

17. Установите пыльник на наружный шарнир, заложив предварительно в него смазку CAPLEX или KY1 в количестве 110 г.

15. С помощью стержня и молотка установите трехшиповик на полуось.

16. С помощью плоскогубцев установите новое стопорное кольцо.

18. Установите пыльник на внутренний шарнир, заложив предварительно в него смазку CAPLEX или KY1 в количестве 140 г.

19. Совместите метки на корпусе шарнира и трехшиповике, сделанные во время разборки и установите корпус шарнира на место.

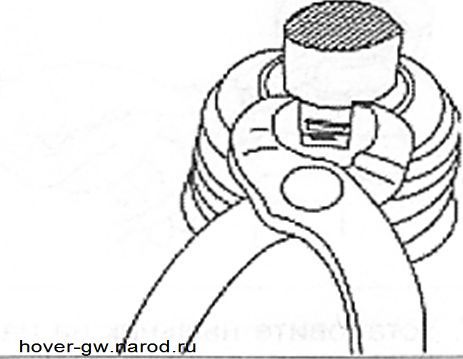

20. Закрепите с помощью плоскогубцев большие хомуты пыльников на шарнирах.

21. Закрепите с помощью плоскогубцев малые хомуты пыльников на шарнирах.

Внимание! Убедитесь, что хомуты установлены в специальных паза на пыльниках шарнира.

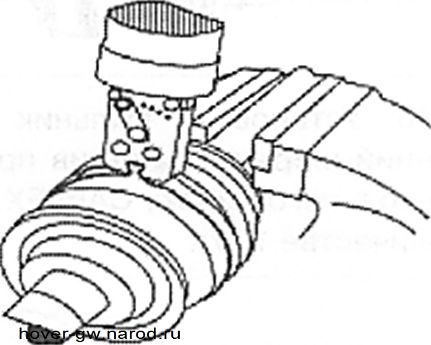

22. Используя специальные пневматические плоскогубцы окончательно закрепите хомуты крепления пыльников.

24. Если необходимо заменить неисправный или поврежденный элемент полуоси, не снимая ее с автомобиля, это можно сделать, если отсоединить поворотный кулак, затем снять большой хомут пыльника шарнира и извлечь трехшиповик из корпуса шарнира.
