Замена тормозных колодок (задние дисковые тормоза)

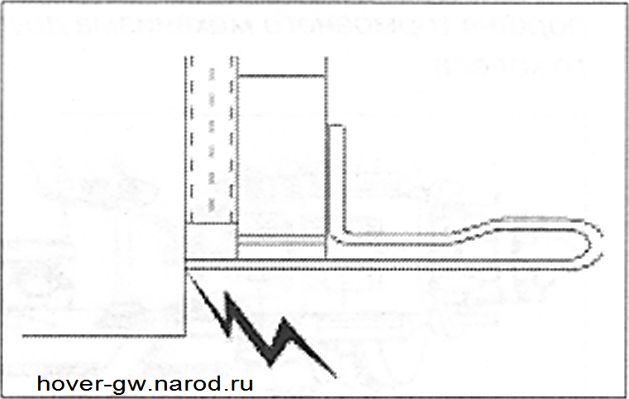

Примечание. Если при торможении в процессе движения автомобиля от передних колес слышен тонкий визг, необходимо проверить индикаторные пластины предельного износа тормозных колодок. Если на индикаторной пластине имеются следы трения о тормозной диск, необходимо заменить тормозные колодки.

Задний тормозной механизм:

1 - Тормозной шланг; 2,5- Направляющие пальцы; 3 - Пыльник клапана

удаления воздуха; 4 - Клапан удаления воздуха; 6 - Болт; 7 - Медные шайбы; 8 - Тормозной суппорт; 9 - Поршень; 10 - Сальник поршня; 11 - Стопорное кольцо; 12-Пыльник поршня; 13 - Опора тормозного суппорта; 14-Резиновая втулка; 15 - Направляющий болт; 16 - Наружная накладка; 17 - Наружная накладка тормозной колодки; 18 - Наружная тормозная колодка; 19 - Пружина крепления тормозной колодки; 20 - Внутренняя тормозная колодка; 21 - Индикатор износа тормозной колодки.

1. Снимите передние колеса.

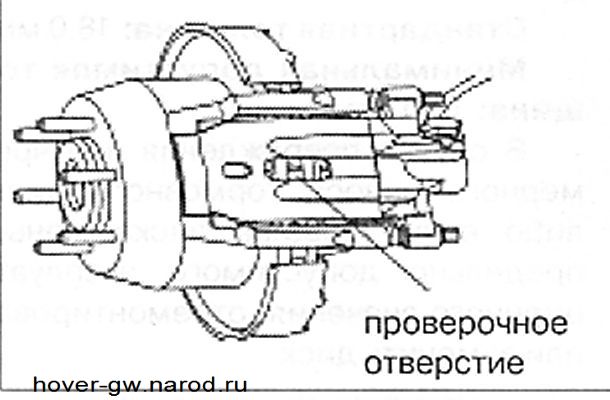

2. Проверьте толщину фрикционной накладки тормозной колодки. Измерьте толщину фрикционной накладки тормозной колодки через контрольное отверстие в тормозном суппорте; если толщина выходит за пределы диапазона, регламентированного спецификацией, необходимо заменить колодки.

Минимальная допустимая толщина: 2.0 мм.

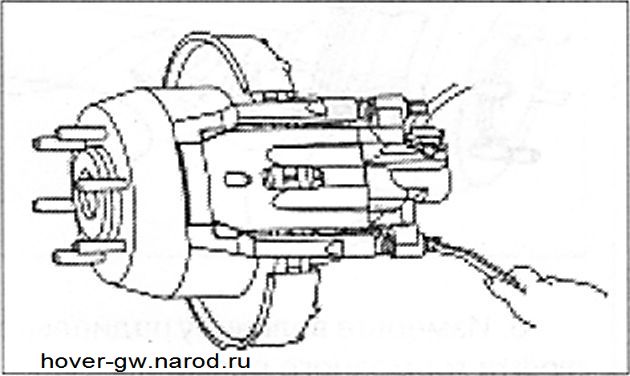

3. Открутите нижний направляющий палец.

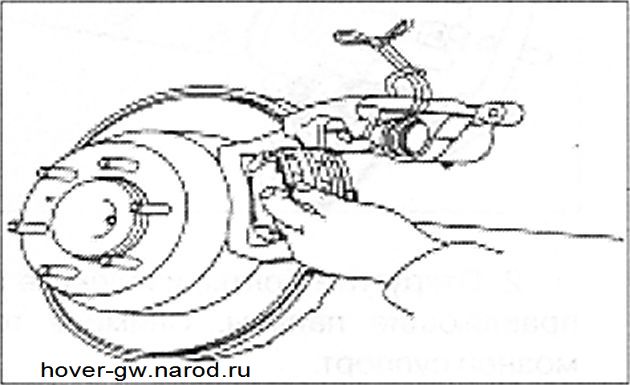

4. Поднимите тормозной суппорт и подвесьте его на веревке во избежание повреждения тормозных трубок.

Примечание. Не откручивайте гидравлические трубки и дренажную пробку.

5. Снимите следующие детали:

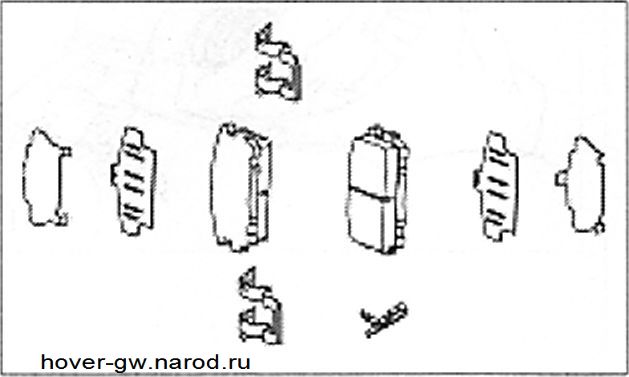

• две тормозные колодки;

• две звукоизоляционные пластины;

• две наборные звукоизоляционные пластины;

• одну индикаторную пластину предельного износа тормозной колодки;

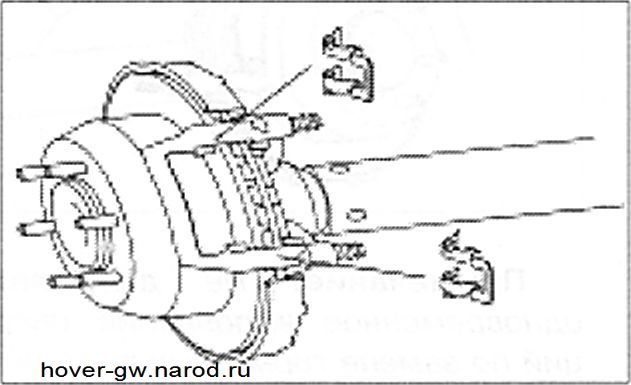

• две зажимные пружинные пластины тормозной колодки.

6. Измерьте толщину тормозного диска.

7. Измерьте величину радиального люфта тормозного диска.

8. Установите пружинные фиксаторы тормозных колодок.

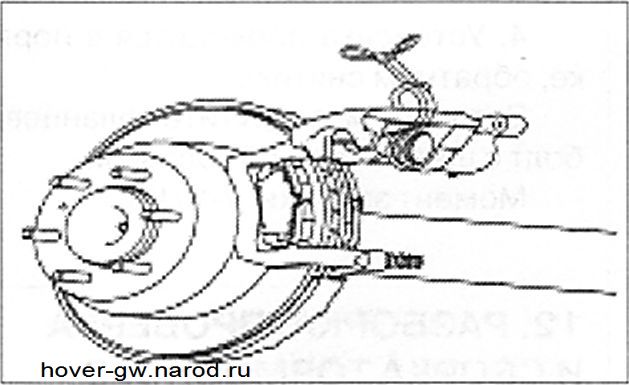

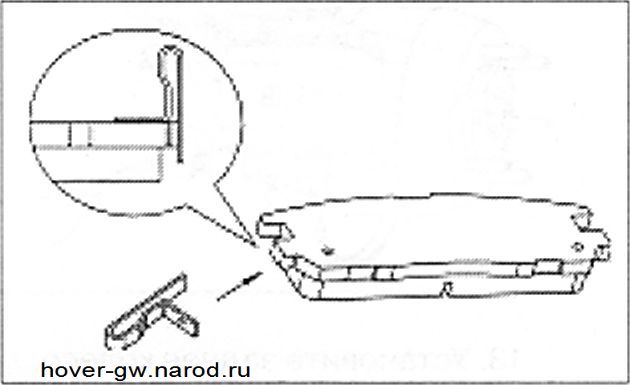

9. Установите новые тормозные колодки. На внутреннюю тормозную колодку установите индикаторную пластину предельного износа. Установите на внутреннюю тормозную колодку звукоизоляционную пластину и наборную звукоизоляционную пластину.

Примечание. Смажьте звукоизоляционную пластину тормозной жидкостью.

10. Установите две колодки таким образом, чтобы индикаторная пластина предельного износа была обращена к внутренней стороне тормозного суппорта.

Внимание! Не допускайте попадания маслянистых веществ и краски на рабочую поверхность тормозных колодок и тормозного диска.

11. Открутите штуцер и выпустите небольшое количество тормозной жидкости. Нажмите рукояткой молотка или подходящим инструментом,

Примечание. Не допускается одновременное выполнение операций по замене тормозных колодок на двух колесах во избежание выпадения поршня тормозного механизма другого колеса.

12. Вставьте и закрутите фланцевый болт с шестигранной головкой. Момент затяжки: 25-30 Нм.

13. Установите заднее колесо.

14. Откорректируйте уровень жидкости в бачке.
