Замена передних тормозных колодок

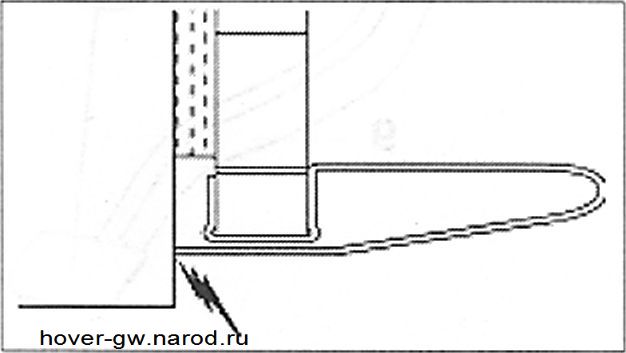

Примечание. Если при торможении в процессе движения автомобиля от передних колес слышен тонкий визг, необходимо проверить индикаторные пластины предельного износа тормозных колодок. Если на индикаторной пластине имеются следы трения о тормозной диск, необходимо заменить тормозные колодки.

Снятие

1. Снимите передние колеса.

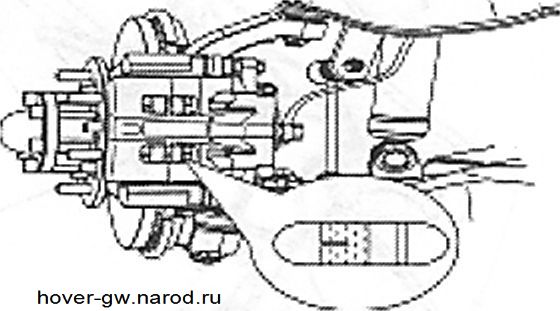

2. Проверьте толщину фрикционной накладки тормозной колодки. Измерьте толщину фрикционной

накладки тормозной колодки через контрольное отверстие в тормозном суппорте; если толщина выходит за пределы диапазона, регламентированного спецификацией, необходимо заменить колодки.

Минимальная допустимая толщина: 2.0 мм.

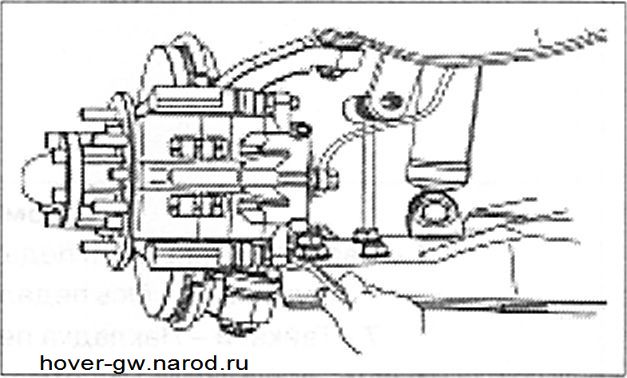

3. Снимите корпус тормозного суппорта. Для этого, открутите фланцевый болт с шестигранной головкой.

4. Поднимите тормозной суппорт и подвесьте его на веревке во избежание повреждения тормозных трубок.

Примечание. Не откручивайте гидравлические трубки и дренажную пробку.

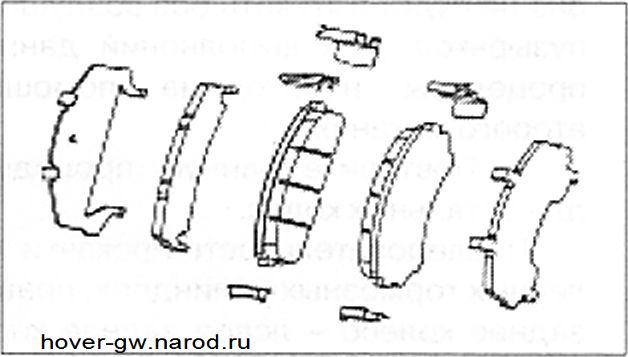

5. Снимите следующие детали:

• две тормозные колодки;

• одну звукоизоляционную пластину;

• две наборные звукоизоляционные пластины;

• одну индикаторную пластину предельного износа тормозной колодки;

• четыре зажимные пружинные пластины тормозной колодки.

6. Измерьте толщину тормозного диска.

7. Измерьте величину радиального люфта тормозного диска.

8. Установите зажимные пружинные пластины тормозной колодки.

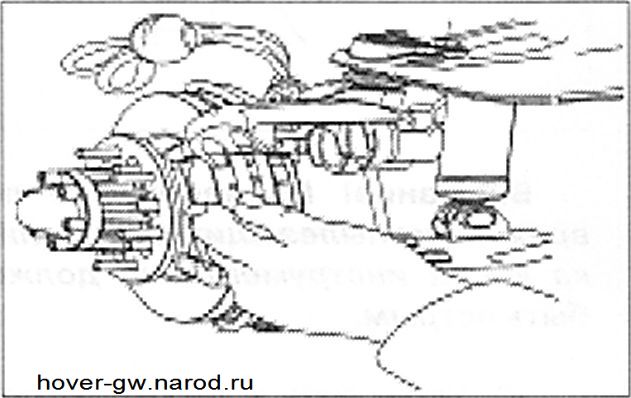

9. Установите новые тормозные колодки.

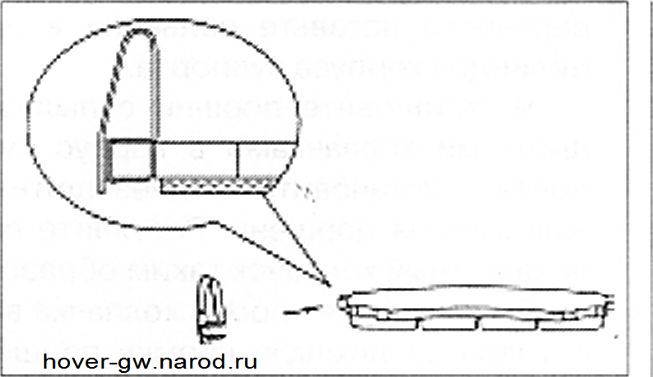

10. На внутреннюю тормозную колодку установите индикаторную пластину предельного износа. Установите на внутреннюю тормозную колодку звукоизоляционную пластину и наборную звукоизоляционную пластину. На наружную тормозную колодку установите только одну звукоизоляционную пластину.

11. Установите две колодки таким образом, чтобы индикаторная пластина предельного износа была обращена к внутренней стороне тормозного суппорта.

Внимание! Не допускайте попадания маслянистых веществ и краски на рабочую поверхность тормозных колодок и тормозного диска.

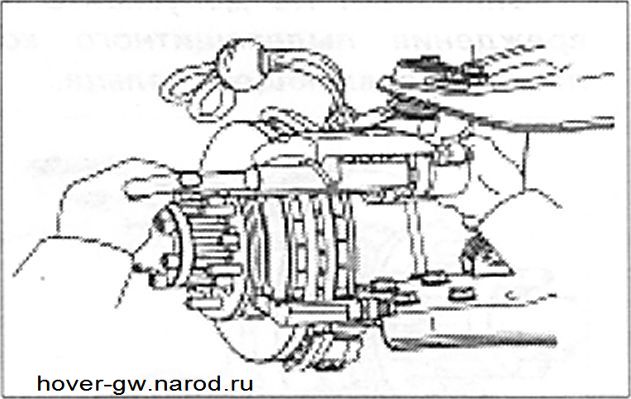

12. Выкачайте из бачка небольшое количество тормозной жидкости. Вставьте поршень с помощью специального ремонтного инструмента.

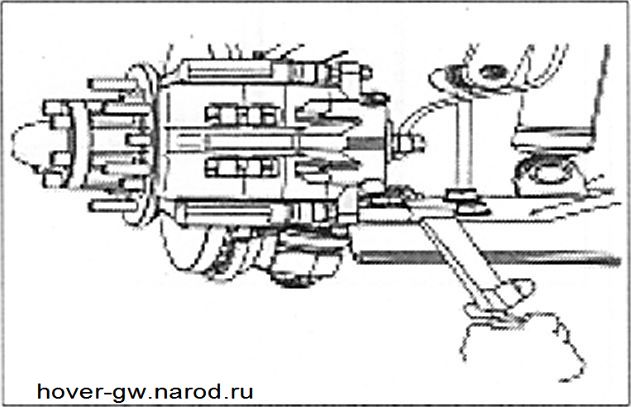

13. Установите тормозной суппорт. Вставьте и закрутите фланцевый болт с шестигранной головкой. Момент затяжки: 25-35 Нм.

Примечание. Не допускается одновременное выполнение операций по замене тормозных колодок на двух колесах во избежание выпадения поршня тормозного механизма другого колеса.

14. Установите передние колеса. Момент затяжки гайки крепления колеса: 135±15 Нм.
