Разборка и сборка головки блока цилиндров (дизель)

Разборка

1. Снимите копус термостата.

2. Открутите гайки крепления держателя форсунки.

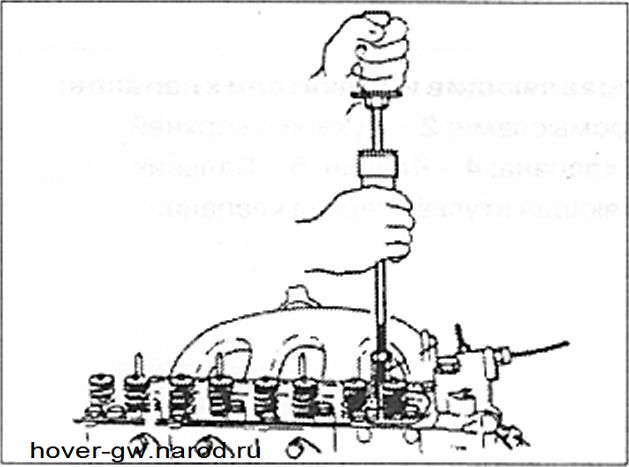

3. С помощью специального приспособления снимите держатель форсунки вместе с кронштейном.

4. Снимите свечу накаливания.

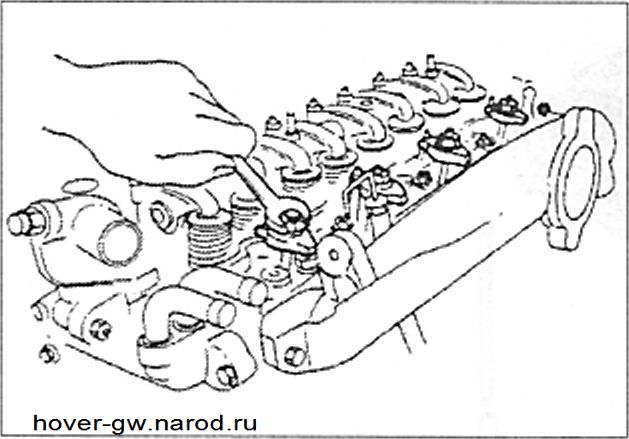

5. Снимите коромысла и ось коромысел.

6. Извлеките толкатели.

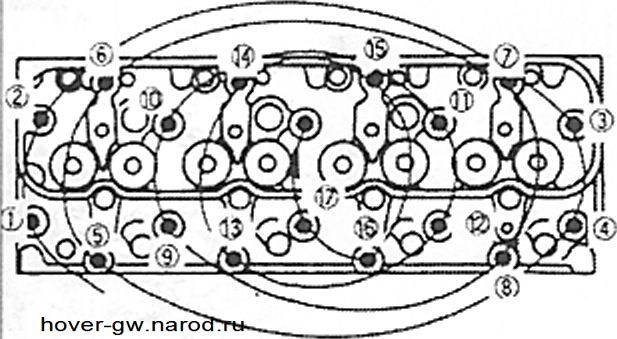

7. Открутите болты крепления головки блока цилиндров.

Проверка

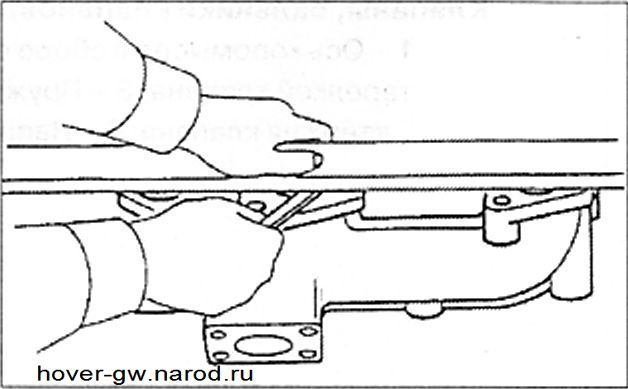

8. Проверьте деформацию контактных поврехностей головки блока цилиндров. Она не должна превышать 0.05 мм. Высота головки блока цилиндров: стандартная - 92 мм, допустимая - 91.55 мм.

Сборка

9. Запрессуйте с помощью специального приспособления вставки седел клапанов.

1 - Оправка; 2 - Вставка седла клапана; 3 - Пресс.

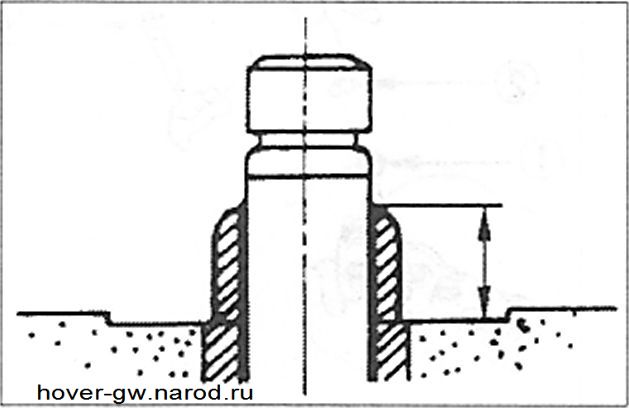

10. Измерьте выступание стержня клапана над головкой блока цилиндров. Оно должно составлять 13 мм.

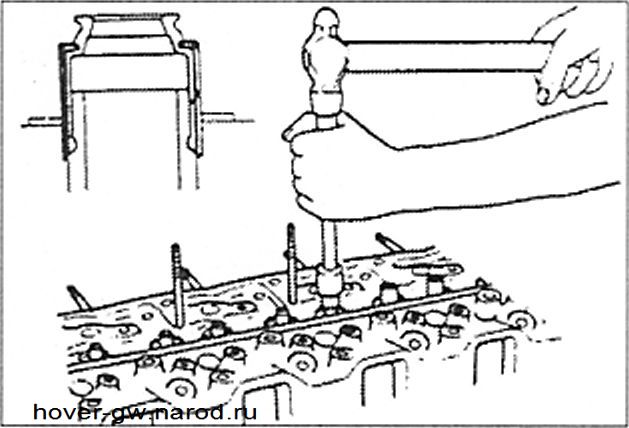

11. Установите нижнюю тарелку пружины. 12. С помощью специального приспособления установите новые сальники клапанов.

13. Установите клапан, предварительно смажьте стержнеь клапана моторным маслом.

14. Установите пружину. Цветовая метка должна быть направлена вниз.

15. Установите сухари.

16. Установите толкатель.

17. Установите коромысла в сборе с осью.

18. Установите свечу накаливания.

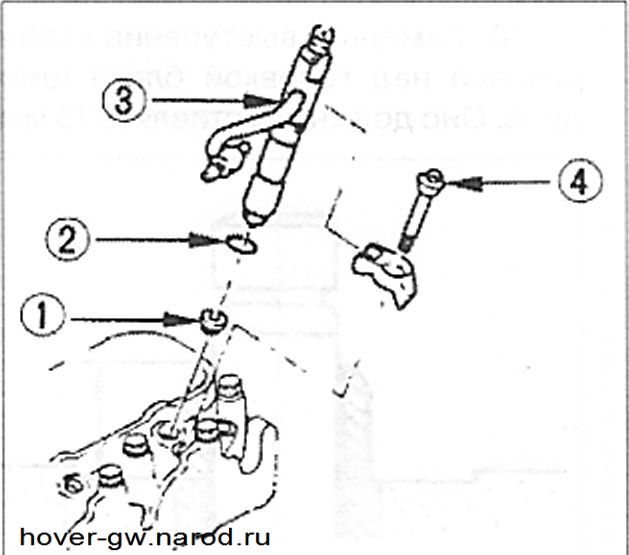

19. Установите форсунку.

1 - Сальник; 2 - Уплотнительное кольцо; 3 - Держатель форсунки; 4 - Кронштейн.
