Система охлаждения (дизель)

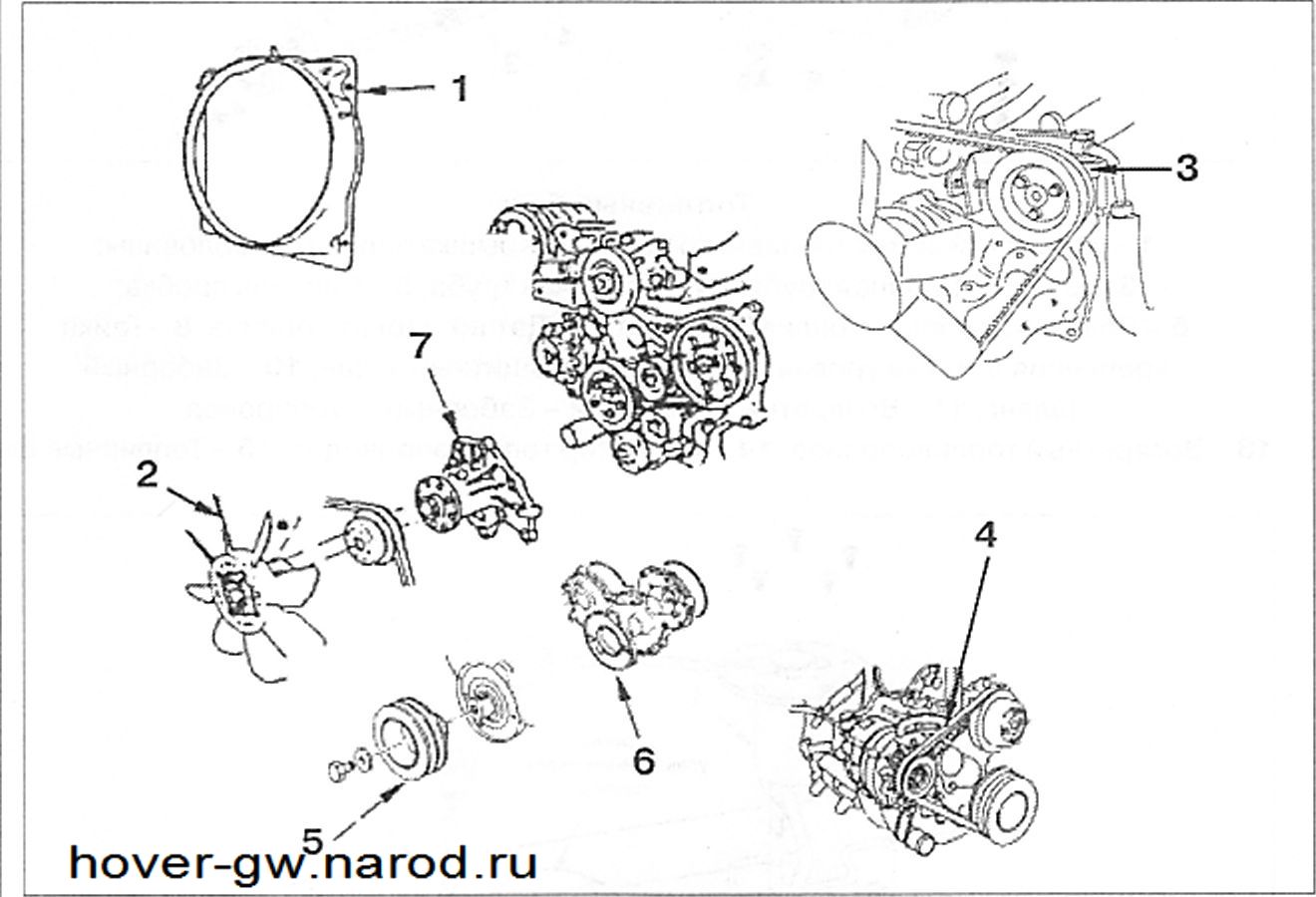

Насос системы охлаждения:

1 - Кожух вентилятора; 2 - Вентилятор; 3 - Ремень привода компрессора кондиционера и насоса гидроусилителя рулевого управления; 4 - Ремень привода генератора; 5 - Шкив коленчатого вала; 6 - Кожух ГРМ; 7 - Насос системы охлаждения.

Схема системы охлаждения.

Снятие и установка насоса системы охлаждения

Снятие

1. Отсоедините отрицательный провод от батареи.

2. Слейте охлаждающую жидкость.

3. Снимите расширительный бачок.

4. Снимите кожух вентилятора.

5. Открутите гайку и снимите вентилятор.

6. Ослабьте регулировочный болт насоса гидроусилителя рулевого управления и снимите ремень привода.

6. Ослабьте нижний болт генератора и регулировочный болт натяжной планки. Затем снимите ремень привода генератора.

9. Открутите болты крепления и снимите насос системы охлаждения.

Установка

10. Установка проводится в порядке, обратном снятию.

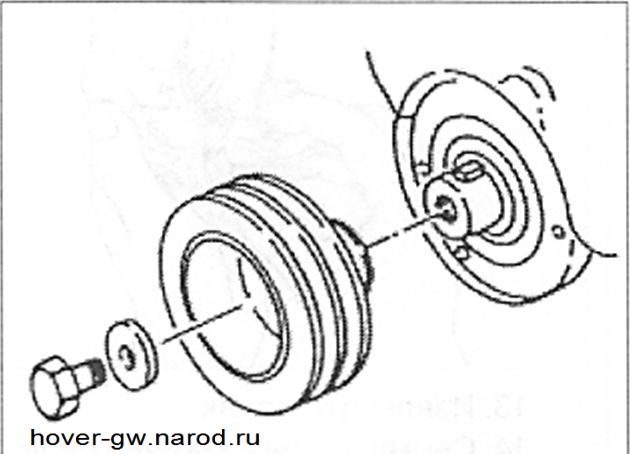

7. Снимите шкив коленчатого вала.

8. Снимите кожух ГРМ.

Термостат:

1 - Разъем проводки; 2 - Верхняя часть корпуса термостата; 3 - Прокладка; 4 - Термостат.
