Снятие и установка поршней и шатунов дизельного двигателя

Снятие

1. Снимите головку блока цилиндров.

2. Снимите поддон.

3. Снимите масляный насос.

4. Снимите трубопроводы охлаждения поршней.

5. Снимите крышки шатунных подшипников.

6. Удалите нагар с верхней части цилиндра перед снятием поршня с шатуном.

7. Извлеките поршень в сборе с шатуном.

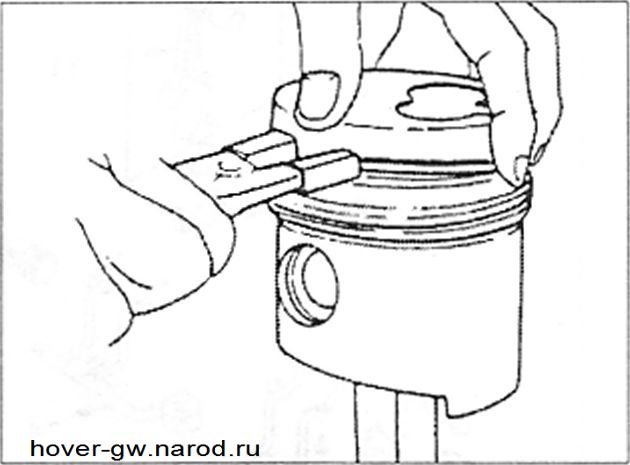

8. Снимите поршневые кольца с помощью специального съемника.

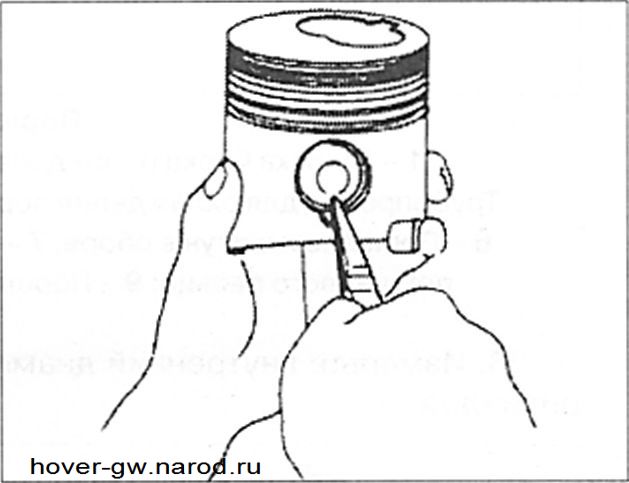

9. С помощью плоскогубцев извлеките стопорные кольца поршневого пальца.

10. Снимите поршневой палец.

11. Отсоедините поршень от шатуна.

Проверка

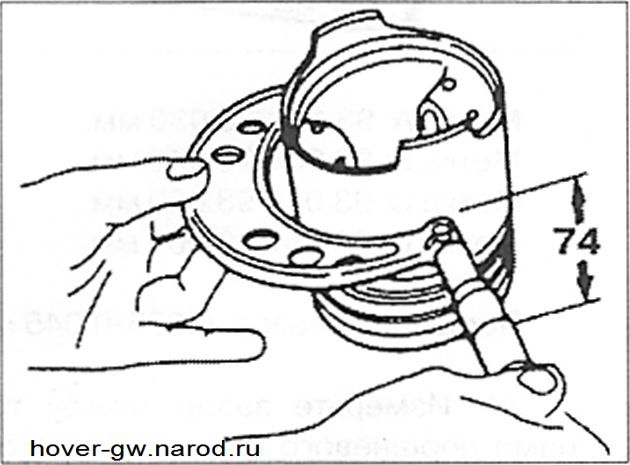

12. Измерьте наружный диаметр поршня на высоте 74 мм.

Метка А: 92.985 - 92.994 мм. Метка В: 92.995 - 93.004 мм. Метка С: 93.005 - 93.014 мм. Метка D: 93.015 - 93.024 мм.

Поршни и шатуны: 1 - Головка блока цилиндров; 2 - Поддон; 3 - Масляный насос; 4 Трубопровод для охлаждения поршней; 5 - Крышка шатунного подшипника; 6 - Поршень и шатун в сборе; 7 - Поршневые кольца; 8 - Стопорное кольцо поршневого пальца; 9 - Поршневой палец; 10 - Поршень; 11 - Шатун.

13. Измерьте внутренний диаметр цилиндра.

Метка А: 93.021-93.030 мм.

Метка В: 93.031-93.040 мм.

Метка С: 93.041-93.050 мм.

Метка D: 93.051-93.060 мм.

Поршневой зазор: 0.025-0.045 мм.

14. Измерьте зазор между торцами поршневого кольца. Для этого, вставьте поршневое кольцо в цилиндр и с помощью щупа измерьте зазор.

Стандартный зазор верхнего компрессионного кольца: 0.20-0.40 мм.

Стандартный зазор нижнего компрессионного кольца: 0.20-0.40 мм.

Стандартный зазор маслосъемного кольца: 0.10-0.30 мм.

Допустимый зазор: 1.50 мм.

Верхняя часть поршневого кольцо отмечена меткой.

14. Имзерьте зазор между поршневым кольцом и пазом с помощью щупа.

Стандартный зазор верхнего компрессионного кольца: 0.090-0.125 мм.

Стандартный зазор нижнего компрессионного кольца: 0.050-0.075мм.

Стандартный зазор маслосъемного кольца: 0.03-0.07 мм.

Допустимый зазор: 0.150 мм.

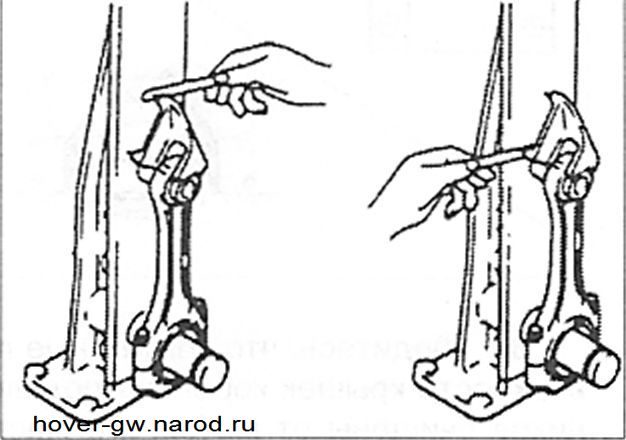

15. Проверьте шатун на отсутствие кручения на специальном приспособлении.

Изгиб (на 100 мм): стандартное значение - 0.08 мм или меньше, допустимое значение 0.20 мм.

Кручение (на 100 мм): стандартное значение - 0.05 мм или меньше, допустимое значение 0.15 мм.

16. Измерьте осевой зазор шатуна с помощью щупа.

Стандартное значение - 0.230 мм, допустимое значение - 0.350 мм.

17. Измерьте зазор между шатуном и коленчатым валом.

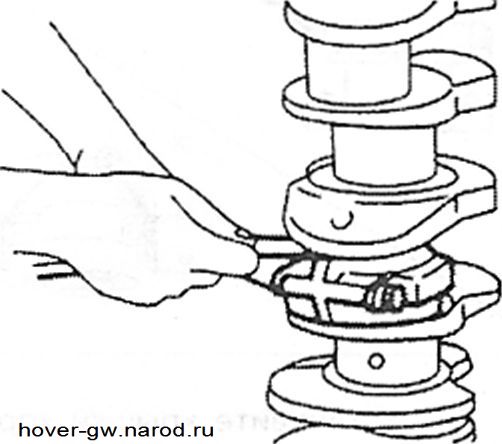

18. Для этого, снимите шатунные крышки, осмотрите и очистите поверхности шатунов и коленчатого вала. Затем нанесите ленту для измерения зазора. Установите шутанные крышки в прежние положения. Затяните гайки крепления шатунной крышки с моментом 83 Нм.

Внимание! Запрещается во время проведения измерений прокручивать коленчатый вал.

19. Снимите шатунные крышки.

20. Измерьте ширину полоски и определите зазор. Если зазор больше допустмого, шатуны в сборе необходимо заменить.

Стандартный зазор - 0.029-0.066 мм, допустимый зазор - 0.100 мм.

21. Удалите измеритель зазора с коленчатого вала.

Установка

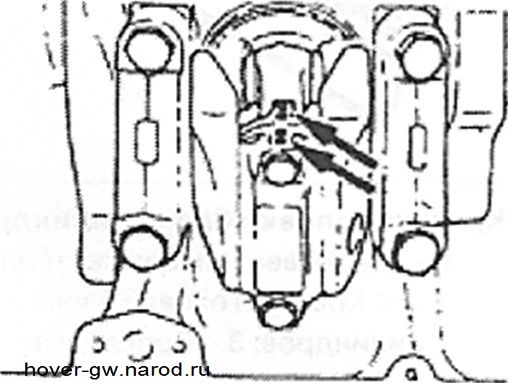

22. Установка проводится в порядке, обратном снятию. Установите поршень на шатун таким образом, чтобы метка на поршне и надпись «ISUZU» на шатуне располагались с одной стороны.

23. Совместите метки на шатуне и шатунной крышке для обеспечения правильной установки.

24. Затяните гайки шатунных крышек с моментом 83 Нм.

25. Установите масляные трубки для охлаждения поршней.
