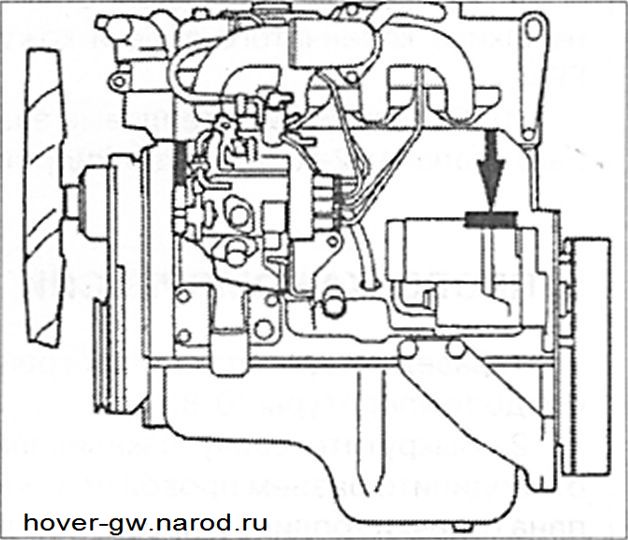

Технические данные дизельного двигателя

Наименование

Стандартное значение

Допустимое значение

Деформация нижней поверхности головки блока цилиндров и поверхности под коллекторы, мм

0.05

0.2

Высота головки блока цилиндров, мм

92 ±0.05

-

Высота пружины клапана в свободном состоянии, мм

48.0

47.10

Установочная высота пружины клапана, мм

38.8

-

Диаметр штока клапана, мм

Впускной клапан

7.95

7.880

Выпускной клапан

7.93

7.850

Зазор между стержнем клапана и направляющей втулкой, мм

Впускной клапан

0.039-0.069

0.200

Выпускной клапан

0.064-0.096

0.250

Угол седла клапана,⁰

45

менее 45

Ширина контактной поврехности седла клапана, мм

Впускной клапан

1.7

2.2

Выпускной клапан

2.0

2.5

Осевой зазор распределительного вала, мм

0.08

0.2

Высота кулачка, мм

42.02

41.65

Диаметр шейки распределительного вала, мм

49.96 ± 0.015

49.60

Внутренний диаметр подшипника рспределительного вала, мм

50

50.08

Зазор в опорных подшипниках рапсределительного вала, мм

0.025-0.085

0.12

Наружный диаметр наконечников толкателей, мм

12.97-12.99

12.95

Зазор между коромыслом и наконечником толкателя, мм

0.03

0.1

Наружный диаметр оис коромысел, мм

18.98-19.00

18.90

Внутрений диаметр под ось коромысел, мм

19.036-19.060

19.10

Зазор между осью и коромыслом, мм

0.06-0.08

0.10

Зазор между корпусом насоса и шестерней масляного насоса, мм

0.13-0.14

0.15

Зазор между крышкой насоса и шестерней масляного насоса, мм

0.02-0.07

0.15

Осевой зазор коленчатого вала, мм

0.10

0.30

Радиальный зазор в подшипниках коленчатого вала, мм

не более 0.05

0.08

Диаметр коренной шейки коленчатого вала, мм

70

69.91

Диаметр шатунной шейки коленчатого вала, мм

53

52.90

Конусность и овальность коренной и шатунной шеек коленчатого вала, мм

не более 0.05

0.08

Зазор между поршнем и стенкой цилиндра, мм

0.025-0.045

не более 0.025

Зазор в замке верхнего компрессионного кольца, мм

0.20-0.40

1.5

Зазор в замке нижнего компрессионного кольца, мм

0.20-0.40

Зазор в замке маслосъемного кольца, мм

0.10-0.30

Зазор между верхним компрессионным кольцом и канавкой поршня, мм

0.090-0.125

0.15

Зазор между нижним компрессионным кольцом и канавкой поршня, мм

0.050-0.075

Зазор между маслосъемным кольцом и канавкой поршня, мм

-

Диаметр поршневого пальца, мм

31

30.970

Осевой зазор шатуна, мм

0.230

-

Зазор между шатунной шейкой и шатуном, мм

0.029-0.066

0.10

Деформация верхней контактной поверхности блока цилиндров, мм

-

0.20

Выступание гильзы над поверхностью блока цилиндров, мм

0.0-0.1

-

Внутренний диаметр гильзы цилиндра, мм

93.020-93.060

-

Диаметр отверстия в блоке цилиндров, мм

95.011-95.050

-
