Снятие и установка карданного вала

Карданный вал (заднеприводные автомобили):

1 - Шарнир; 2 - Передняя часть карданного вала; 3 - Промежуточная опора; 4 - Шайба; 5 - Гайка; 6 - Стопорное кольцо; 7 - Крестовина; 8 - Задняя часть карданного вала.

Карданный вал привода передних колес (полноприводные автомобили):

1 - Фланец; 2 - Стопорное кольцо; 3 - Крестовина: 4 - Карданный вал; 5 - Карданный шарнир.

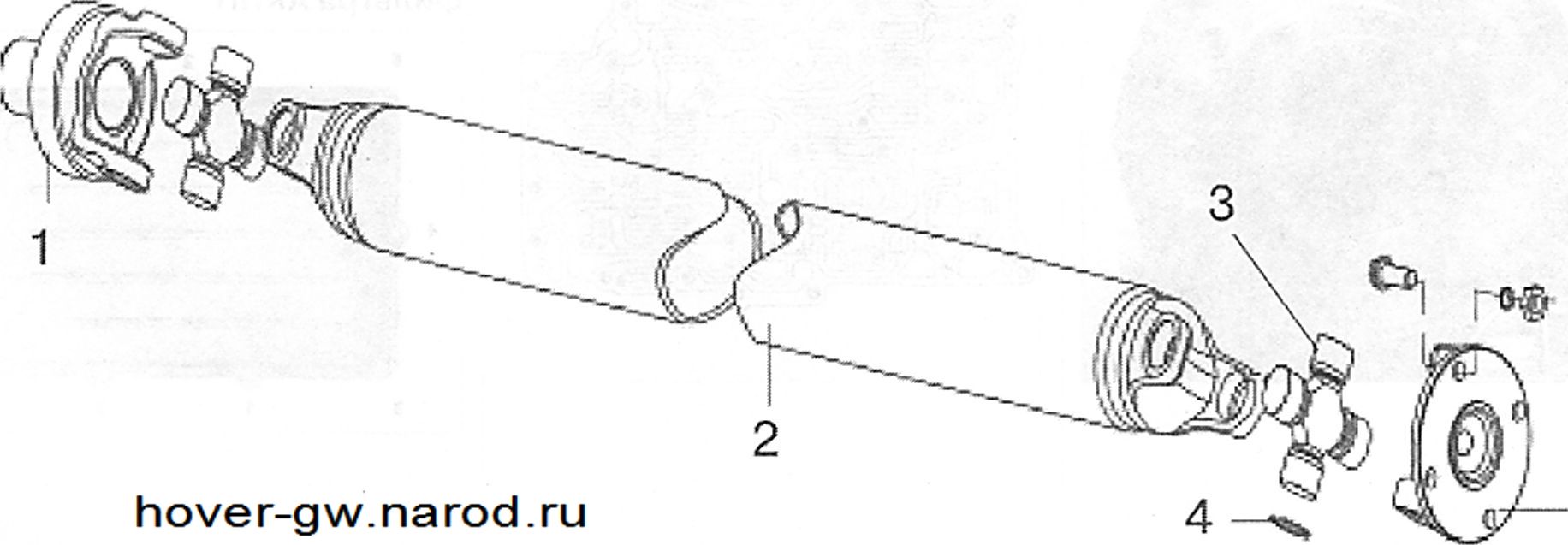

Карданный вал привода задних колес (полноприводные автомобили):

1 - Карданный шарнир; 2 - Карданный вал; 3 - Крестовина; 4 - Стопорное кольцо; 5 - Фланец.

Снятие

1. Открутите болт крепления промежуточной опоры карданного вала.

2. Открутите болты крепления фланцев карданного вала к коробке передач или раздаточной коробке, а также к фланцам редукторов передней и задней осей.

3. Снимите карданный вал.

Установка

4. Проверьте карданный вал на отсутствие повреждений, шлицевое соединение на отсутствие повреждений и коррозии.

5. Установите прокладки и закрепите карданые валы болтами к фланцам коробки передач, раздаточной коробки и редукторов передней и задней осей. Момент затяжки - 78 Нм.

6. Затяните болт крепления промежуточной опоры карданного вала.

Момент затяжки - 63 Нм.

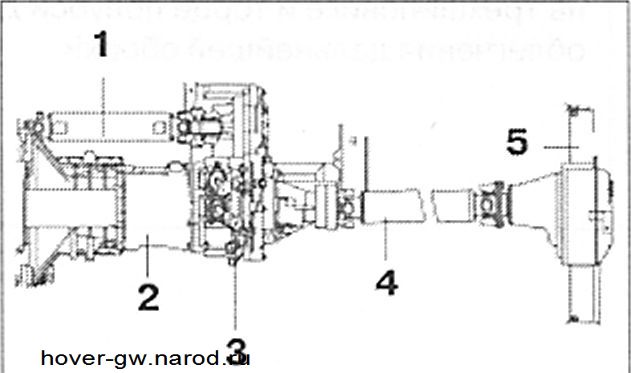

Расположение карданных валов: 1 - Карданный вал привода передних колес; 2 - Коробка передач; 3 - Раздаточная коробка; 4 - Карданный вал привода задних колес; 5 - Редуктор зданей оси.
