Снятие и установка рабочего цилиндра сцепления

Снятие

1. С помощью ключа на 16 открутите болт крепления шланга. Закупорьте ветошью отверстие в главном цилиндре, чтобы предотвратить вытекание тормозной жидкости. Нажмите на педаль сцепления несколько раз, чтобы слить остаток тормозной жидкости.

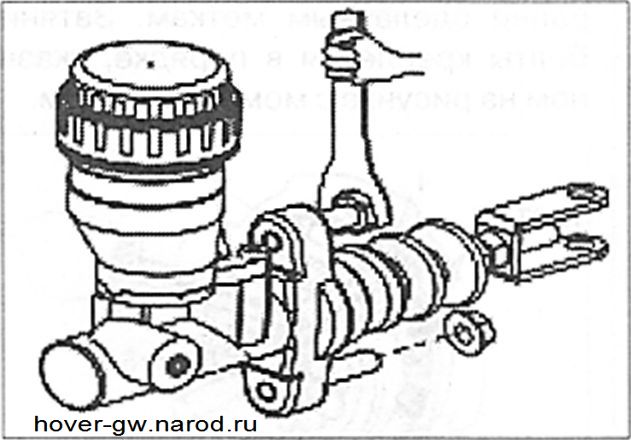

2. Открутите две гайки и отсоедините вилку штока главного цилиндра от педали сцепления. Проверьте элементы главного цилиндра сцепления на отсутствие повреждений и износа, и. если необходимо, замените поврежденные детали.

Установка

Элементы гидропривода сцепления: 1,4- Болты; 2 - Шайба; 3 - Шланг; 5 - Рабочий цилиндр сцепления; 6 - Стопорное кольцо; 7 - Фиксатор; 8 - Крепление трубки; 9-Трубка; 10 - Главный цилиндр сцепления; 11 - Гайка.

Расположение элементов сцепления: 1 - Ведомый диск; 2 - Кожух сцепления с ведущим диском; 3 - Болт; 4 - Пыльник; 5 - Шаровый палец; 6 - Рычаг выключения сцепления; 7 - Скоба; 8 - Подшипник выключения сцепления.
