Снятие, установка и проверка сцепления

Снятие

1. Снимите коробку передач. Не сливайте масло из коробки передач.

2. Открутите болты крепления кожуха сцепления, пометив предварительно положение кожуха и пружины на маховике.

3. Отцепите фиксатор и снимите подшипник выключения сцепления.

4. Снимите рычаг выключения сцепления вместе с пыльником.

5. Снимите кожух сцепления, ведомый диск.

Проверка

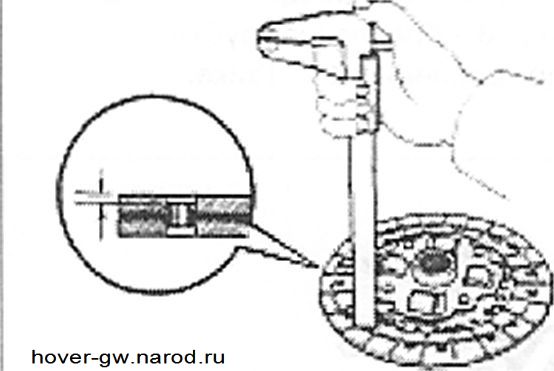

6. Проверьте износ накладок ведомого диска.

Максимальное выступание заклепок: 0.3 мм.

В противном случае, замените ведомый диск сцепления.

7. Проверьте биение ведомго диска сцепления с помощью стрелочного индикатора.

Максимальное биение: 0.8 мм.

В противном случае, замените ведомый диск сцепления.

8. Проверьте биение маховика с помощью стрелочного индикатора. Максимальное биение: 0.2 мм. В противном случае, замените маховик.

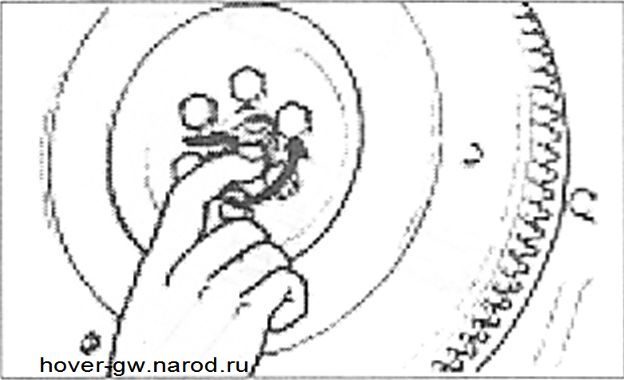

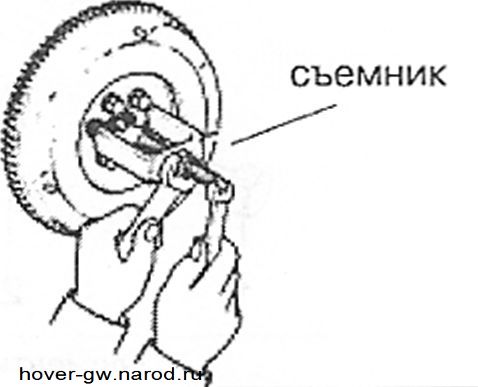

9. Проверьте направляющий подшипник первичного вала. Прокрутите подшипник в направлении вращения. Если подшипник не вращается или вращается с большим сопротивлением, его необходимо заменить.

Внимание! Заводом-изготовителем в подшипник уже заложена смазка, поэтому в смазке и обслуживании он не нуждается.

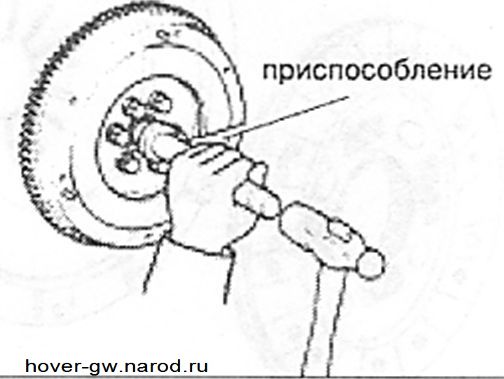

11. Запрессуйте подшипник с помощью приспособления. После его установки убедитесь, что он легко вращается.

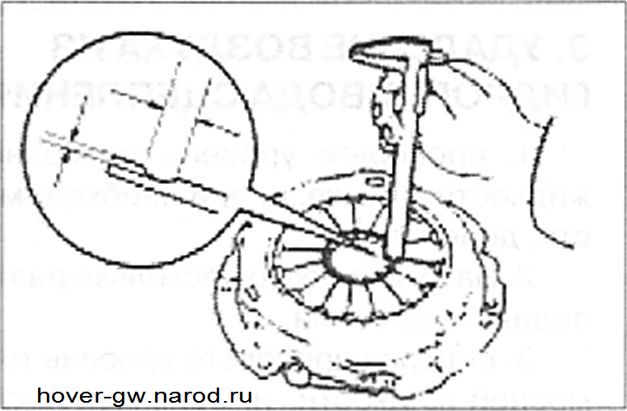

12. Проверьте износ диафрагменной пружины. Для этого с помощью штангенциркуля измерьте глубину износа и ширину лепестков пружины. Максимальная глубина: 0.6 мм, максимальная ширина: 5.0 мм.

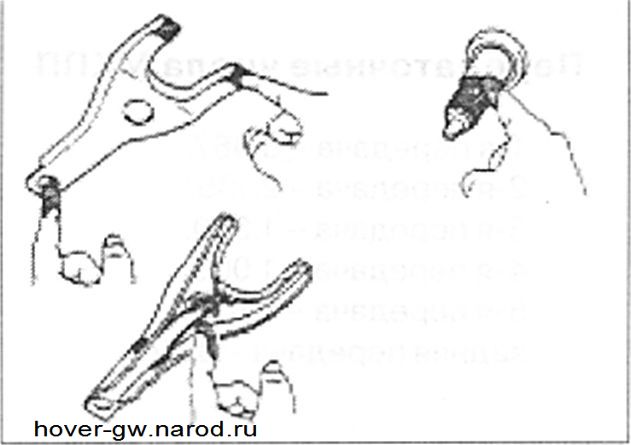

13. Проверьте подшипник выключения сцепления на отсутствие чрезмерного износа и биения. Прокрутите подшипник рукой и переместите его в продольном направлении. Если подшипник не вращается или вращается с большим сопротивлением, его необходимо заменить.

Внимание! Заводом-изготовителем в подшипник уже заложена смазка, поэтому в смазке и обслуживании он не нуждается.

Установка

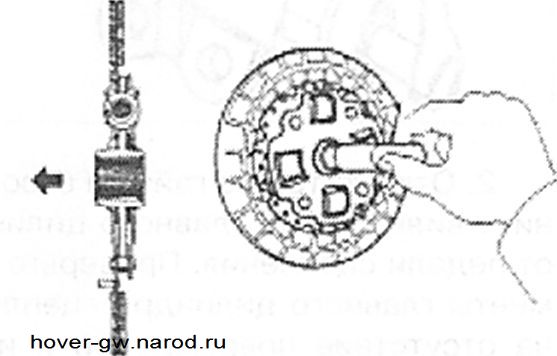

14. С помощью специального приспосоебления установите ведомый диск сцепления на маховик.

15. Установите кожух сцепления по ранее сделанным меткам. Затяните болты крепления в порядке, указанном на рисунке с моментом 19 Нм.

Внимание! Сначала затяните болты 1-3 возле установочных пальцев.

16. Проверьте правильность установки диафрагменной пружины относительно меток, сделанных при ее снятии.

Максимальное отклонение: 0.5

мм.

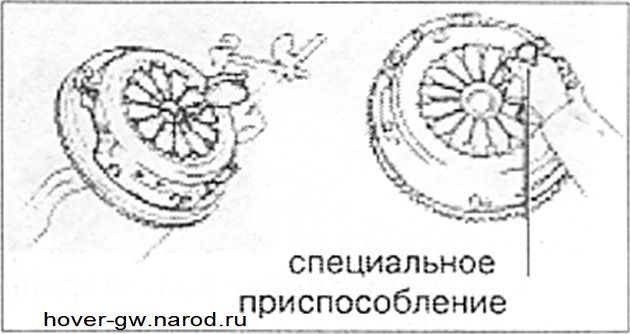

Если больше допустимого значения, отрегулируйте положение диафрагменной пружины с помощью специального приспособления.

17. Смажьте элементы сцепления дисульфидом молибдена (NLGI №2) или универсальной смазкой.

18. Далее установка проводится в порядке, обратном снятию.
