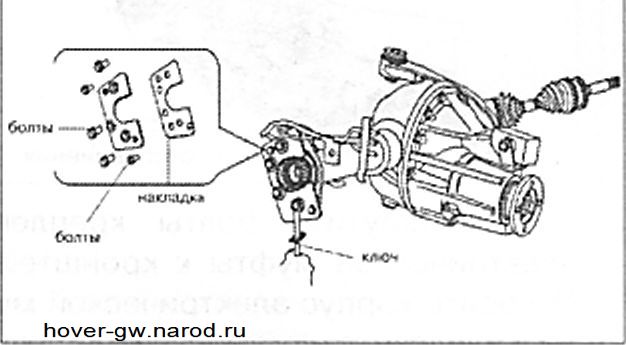

Замена сальников полуосей1. Установите переключатель диапазона раздаточной коробки в положение 4WD, заглушите двигатель и снимите полуось в сборе. 2. С помощью ключа открутите болт крепления вентиляционной трубки к кронштейну.

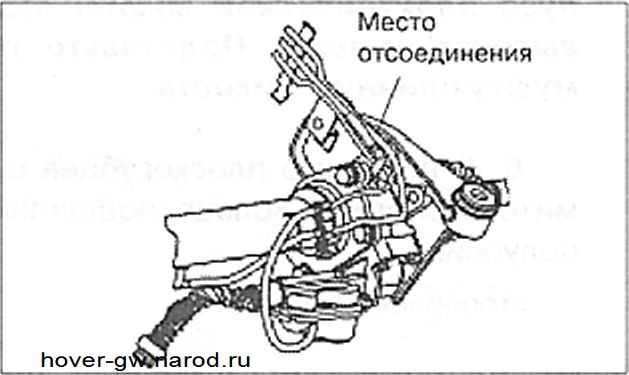

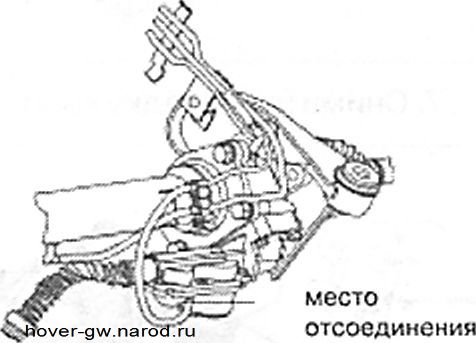

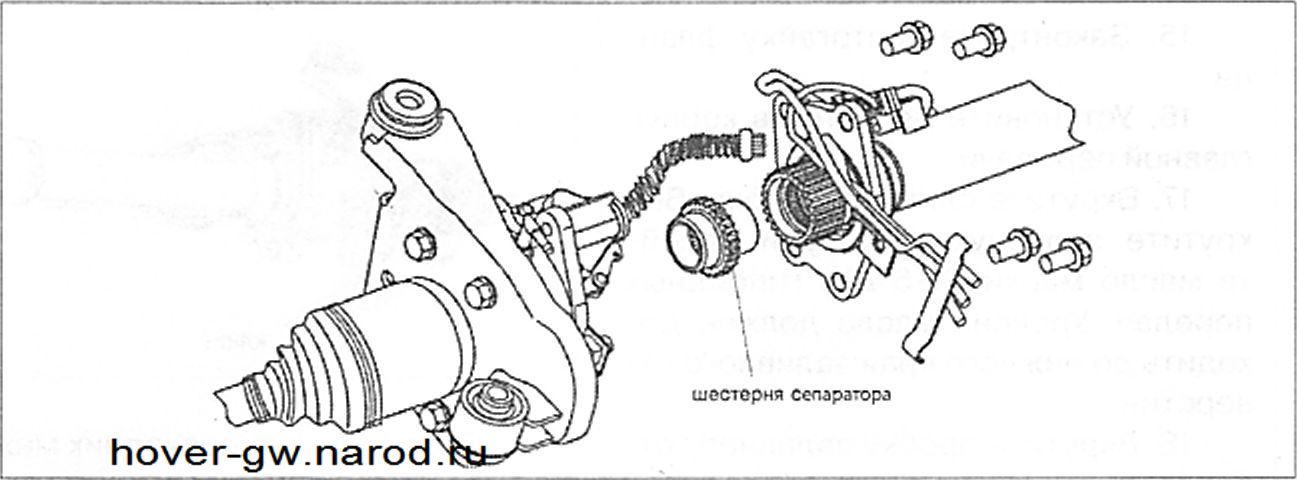

4. Отсоедините переходник между трубкой вентиляции корпуса электрической муфты и вентиляционной трубкой. 5. Открутите болты крепления электрической муфты к кронштейну. Откройте корпус электрической муфты и извлеките шестерню сепаратора. Сальник полуоси: 1 - Шестерня сепаратора; 2 - Стопорное кольцо; 3 Основная полуось; 4 - Сальник основной полуоси. Внимание! При раскрытии корпуса электрической муфты будет вытекать масло. Подставьте под муфту сливную емкость. 6. С помощью плоскогубцев снимите стопорное кольцо подшипника полуоси.

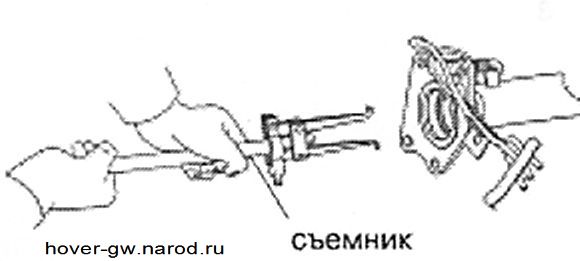

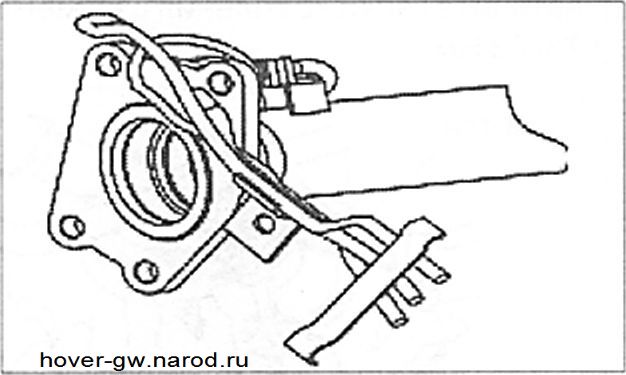

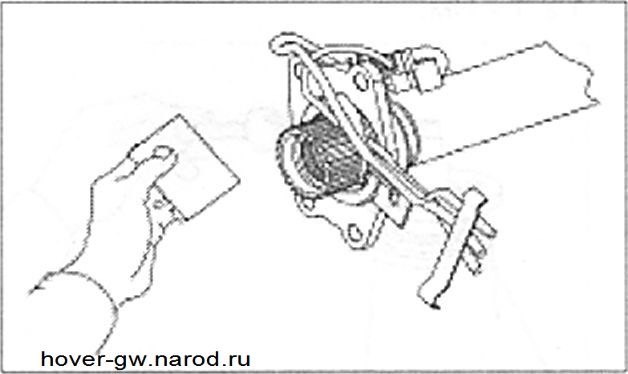

8. Извлеките полуось и подшипник, затем снимите стопорное кольцо. 9. Извлеките сальник полуоси с помощью съемника. 10. Удалите герметик с контактных поверхностей кронштейна и флан- ца электрической муфты с помощью ножа.

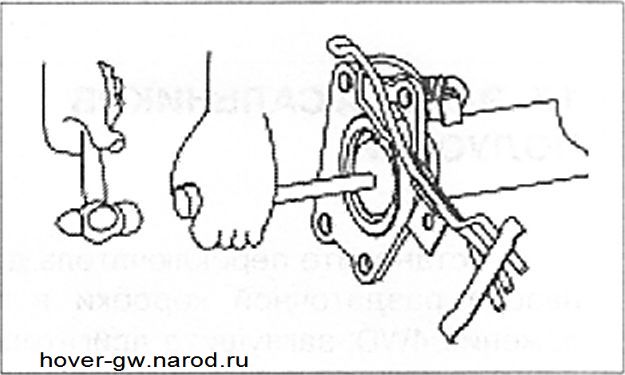

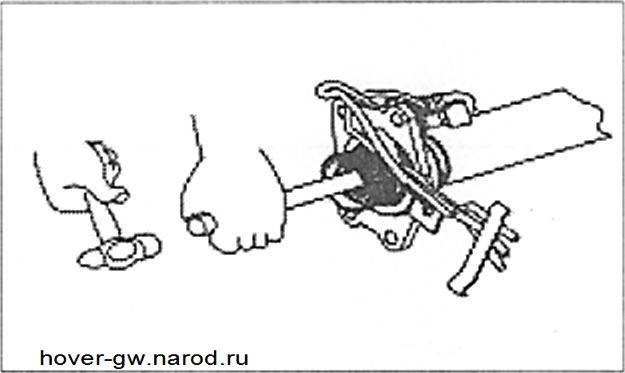

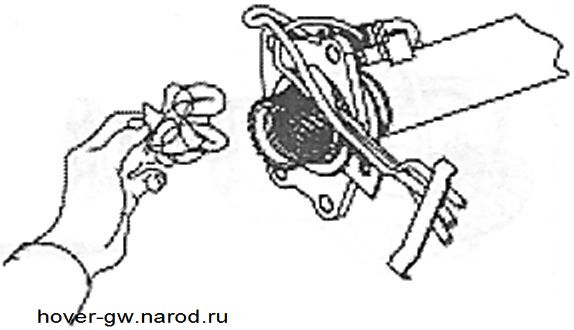

12. Установите полуось шлицевой частью внутрь балки и с помощью молотка и стержня установите ее в редукторе переднего моста. 13. С помощью плоскогубцев установите стопорные кольца. 14. Протрите ветошью контактные поверхности фланца и корпуса электрической муфты.

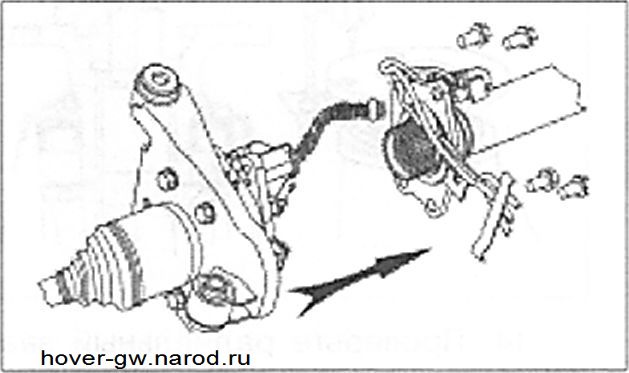

16. Смажьте контактную поврехность фланца силиконовым герметиком 1596. 17. Совместите втулку вилки сепаратора со шлицами на полуоси так. чтобы шестерня сепаратора установилась на полуоси. Затем затяните болт крепления корпуса электрической муфты к фланцу с моментом 90110 Нм. 18. Далее установка проводится впорядке, обратном снятию. |
