Дефектовка коленчатого вала и блока цилиндров

1. Снимите коленчатый вал.

2. Выньте вкладыши из крышек коренных подшипников и из постелей блока. Если не предполагается замена вкладышей, по мере снятия промаркируйте на нерабочей стороне вкладыши относительно крышек и постелей. Если на поверхностях, по которым работают сальники, есть глубокие риски, царапины, забоины, коленчатый вал необходимо заменить.

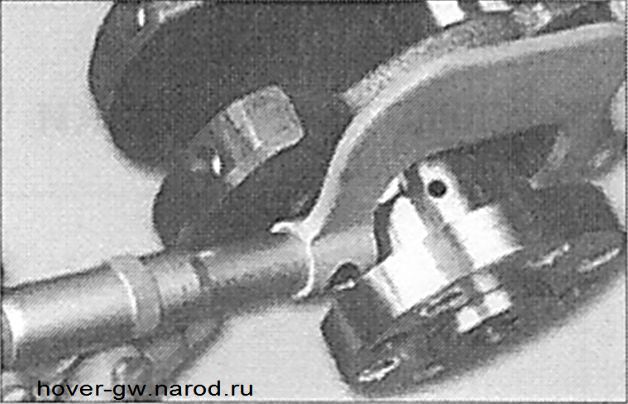

3. Промерьте коренные и шатунные шейки коленчатого вала. Номинальные диаметры шеек коленчатого вала, мм:

коренных - 56,98-57,00; шатунных - 44,98-45,00. Если износ шеек превышает 0,03 мм или овальность шеек превышает 0,03 мм, нужно прошлифовать их до ближайшего ремонтного размера. Существует четыре ремонтных размера с уменьшением диаметра шеек: первый - 0,25 мм; второй - 0,5 мм; третий - 0,75 мм; четвертый - 1,00 мм.

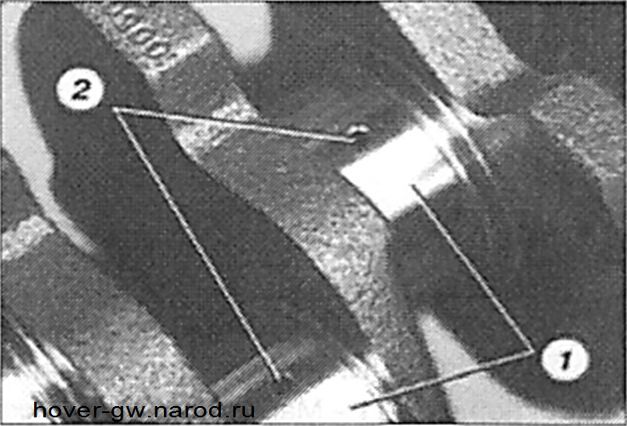

4. Если на коренных и шатунных шейках 1 есть незначительные задиры, риски, царапины, нужно прошлифовать их до ближайшего ремонтного размера. Эту работу рекомендуется выполнять в специализированной мастерской. После отполируйте шейки и притупите острые кромки фасок масляных каналов 2 абразивным конусом.

5. Промойте коленчатый вал и продуйте сжатым воздухом масляные каналы. Овальность и конусность всех

шеек после шлифовки не должна превышать 0,005 мм.

6. После шлифовки шеек установите вкладыши ремонтных размеров.

7. Измерьте осевой зазор коленчатого вала. Для этого установите коленчатый вал и коренные вкладыши в блок цилиндров и затяните болты крепления крышек коренных подшипников.

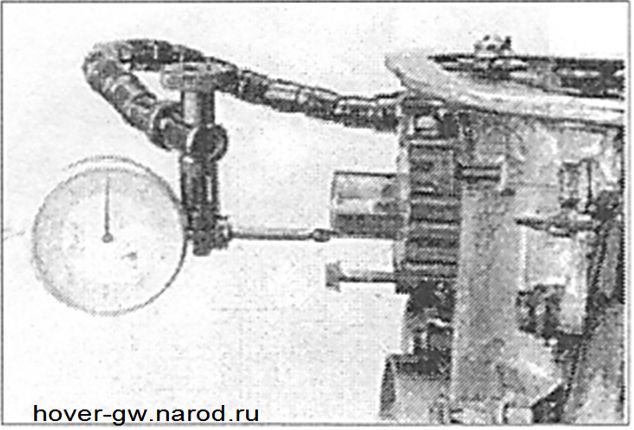

8. Установите индикатор так, чтобы его ножка упиралась во фланец вала.

9. Сдвиньте коленчатый вал до упора от индикатора и установите стрелку индикатора на 0. Сдвиньте вал в обратную сторону. Индикатор покажет величину зазора. Номинальный осевой зазор коленчатого вала равен 0,05-0,18 мм, предельно допустимый - 0,25 мм. Если зазор превышает предельно допустимый, замените коренной подшипник 4.

10. Осмотрите шатунные и коренные вкладыши. Если на них есть трещины, задиры, выкрашивание - замените вкладыши. На вкладышах запрещается проводить любые подгоночные работы. Вкладыши поставляются в запасные части четырех ремонтных размеров, увеличенной толщины:

первый - на 0,25 мм; второй - на 0,5 мм; третий - на 0,75 мм; четвертый - на 1,00 мм.

11. Проверьте зазоры между вкладышами коренных подшипников и шейками коленчатого вала. Эту работу рекомендуется выполнять в специализированной мастерской. Измерьте диаметр шеек и диаметры коренных подшипников, установив крышки с вкладышами на блок и затянув их соответствующими моментами. Вычислите зазор. Зазоры между вкладышами и шейками коленчатого вала равны:

коренные подшипники (номинальный) - 0,02-0,04 мм,

предельно допустимый - 0,1 мм; шатунные подшипники (номинальный) - 0,02-0,05 мм,

предельно допустимый - 0,1 мм.

12. Если зазор превышает предельно допустимый, коленчатый вал необходимо прошлифовать под следующий ремонтный размер. В специализированной мастерской можно замерить биение шеек коленчатого вала. Биение должно составлять коренные шейки - не более 0,03 мм.

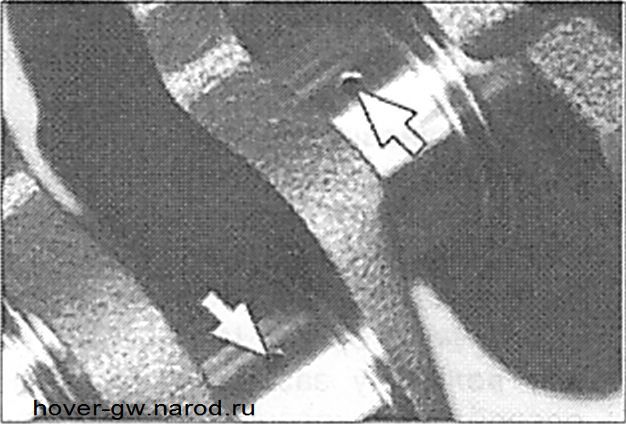

13. Тщательно прочистите и промойте масляные каналы коленчатого вала.

14. При этом не рекомендуется выпрессовывать заглушки самостоятельно, для этого обратитесь в специализированную мастерскую.

15. Тщательно очистите поверхности блока цилиндров от остатков старых уплотнительных прокладок. Внимательно осмотрите блок.

16. Если обнаружите трещины, блок надо заменить в сборе с крышками коренных подшипников.

17. Проверьте герметичность рубашки охлаждения блока цилиндров. Для этого заглушите отверстие под насос системы охлаждения (установив насос с прокладкой) и залейте Тосол-А40 в рубашку охлаждения. Если в каком-нибудь месте заметна течь, значит, блок негерметичен и его надо заменить.

18. Осмотрите цилиндры. Если на зеркале цилиндров есть царапины, задиры, раковины и пр., расточите цилиндры под ремонтный размер (эту работу рекомендуется выполнять

в специализированной мастерской) или замените блок цилиндров. При различных дефектах глубиной более 0,8 мм блок ремонту не подлежит и его надо заменить.

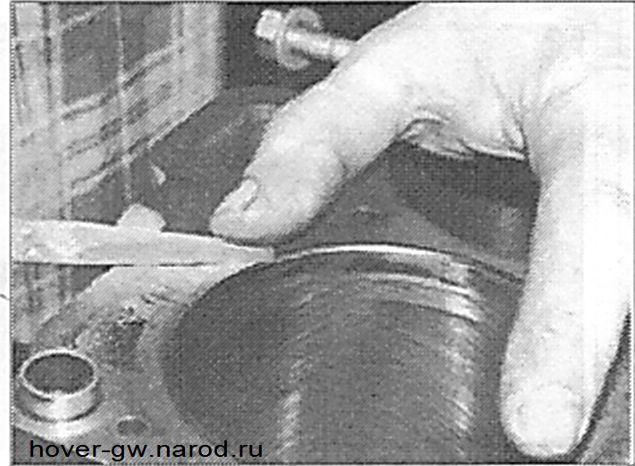

19. Очистите нагар в верхней части цилиндров. Если там образовался поясок вследствие износа цилиндров, снимите его шабером. Проверьте износ цилиндров, замерив их диаметры.
