Коленчатый вал, маховик и блок цилиндров

Снятие

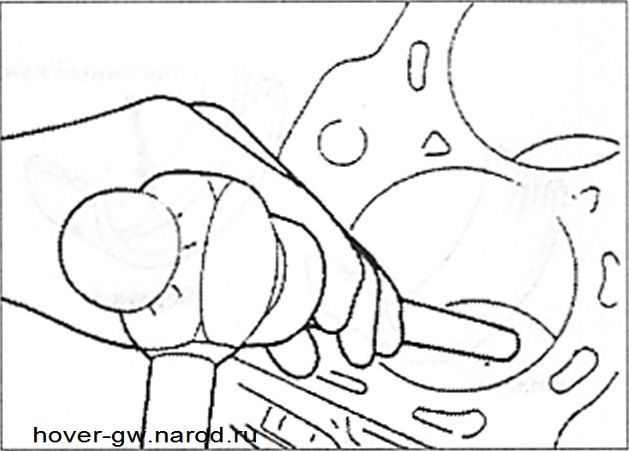

1. Выбейте распылитель масла с помощью металлической штанги.

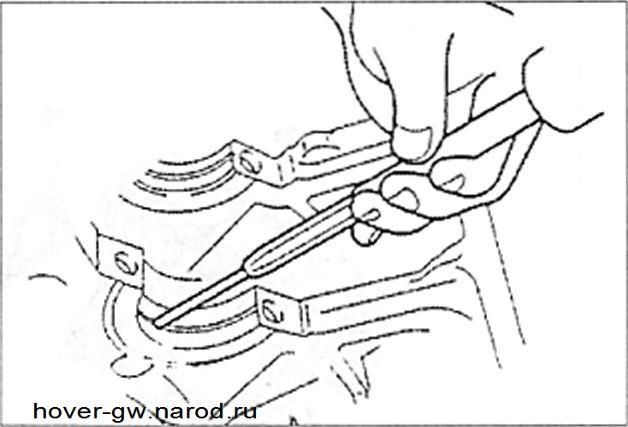

2. Для установки распылителя масла воспользуйтесь пробойником диаметром 4.5 мм и запрессуйте его до упора.

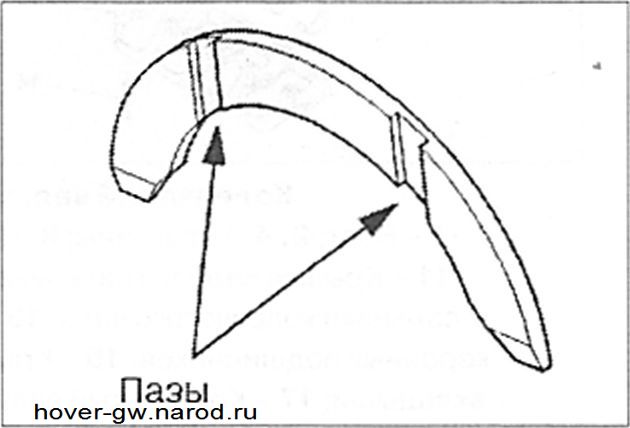

3. Установите два регулятора осевого зазора (упорные подшипники) на третьей опоре в блоке цилиндров. Для облегчения установки, смажьте их моторным маслом. Они должны быть установлены пазами к щекам противовесов коленчатого вала.

4. Определите размер коренных вкладышей по размеру наружного диаметра коренной шейки согласно нижеприведенной таблице.

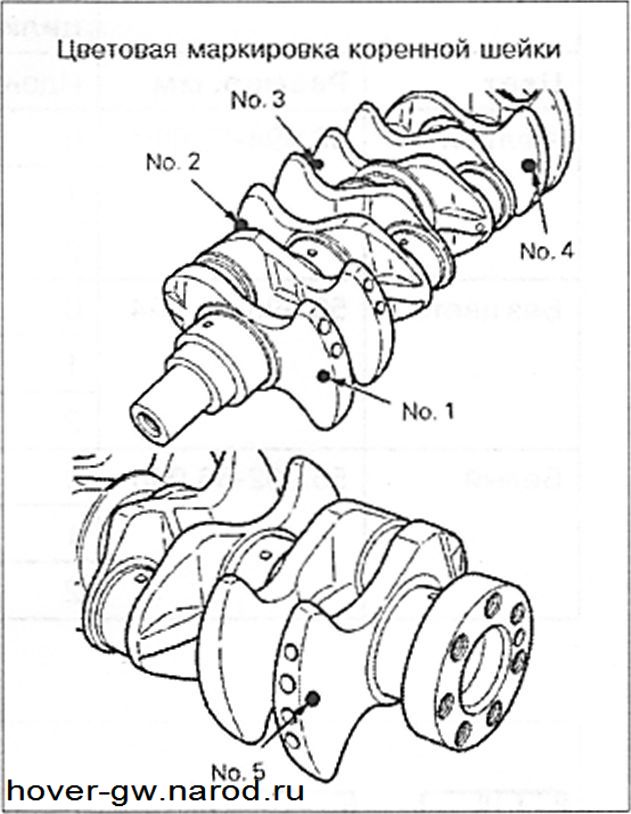

5. Например, цвет наружного диаметра коренной шейки «желтый» и на блоке цилиндров выбита метка «1», выберите вкладыши с меткой «2» или по цвету «желтый» для шеек № 1, 2, 4 или 5, и с меткой «1» или цветом «зеленый» для шейки №3. Если на коленчатом вале отсутствует цветовая метка, из-

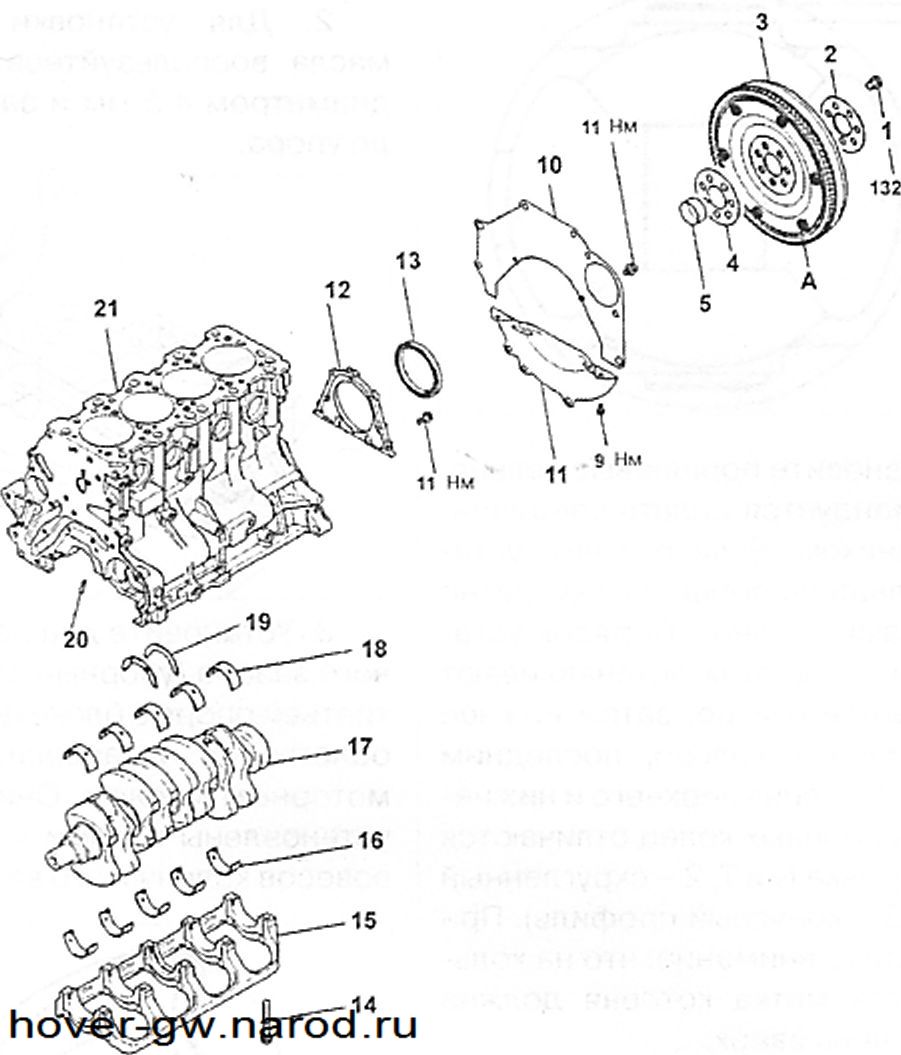

Коленчатый вал, маховик и блок цилиндров:

I - Болт; 2, 4 - Пластины; 3 - Маховик; 5 - Втулка; 10 - Задняя плита;

II - Крышка заднего сальника коленчатого вала; 12 - Корпус заднего сальника коленчатого вала; 13 - Сальник; 14 - Болт крепления крышки

коренных подшипников; 15 - Крышка коренных подшипников; 16-Нижние вкладыши; 17 - Коленчатый вал; 18 - Верхние вкладыши; 19 - Регуляторы осевого зазора; 20 - Распылитель масла; 21 - Блок цилиндров.

мерьте наружный диаметр коренной шейки и выберите по его значению из таблицы нужный набор вкладышей.

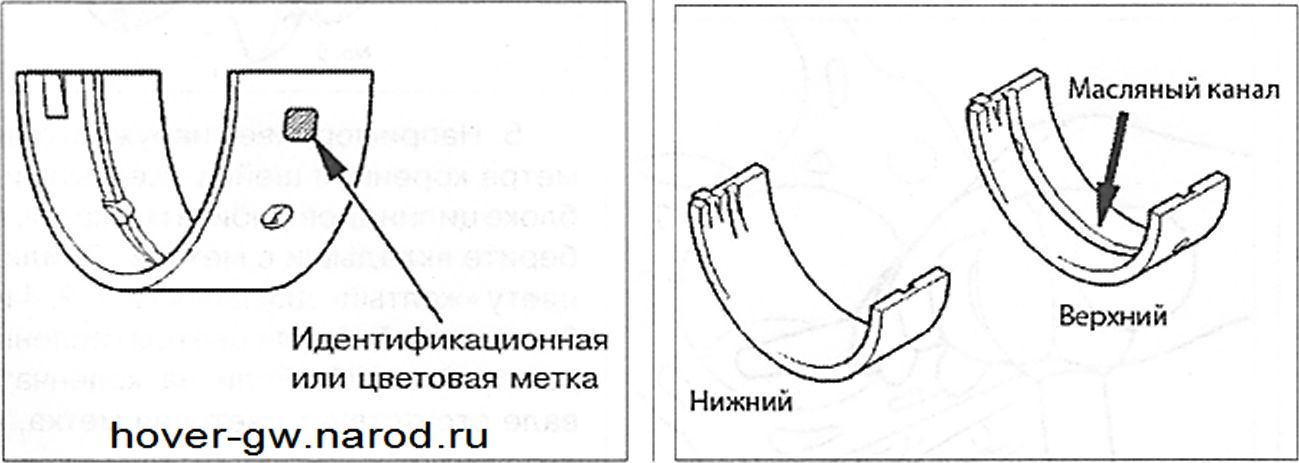

6. Установите вкладыши с масляным каналом в блок цилиндров, а вкладыши без масляного канала в крышку коренного подшипника.

7. Смажьте резьбовую часть болта моторным маслом.

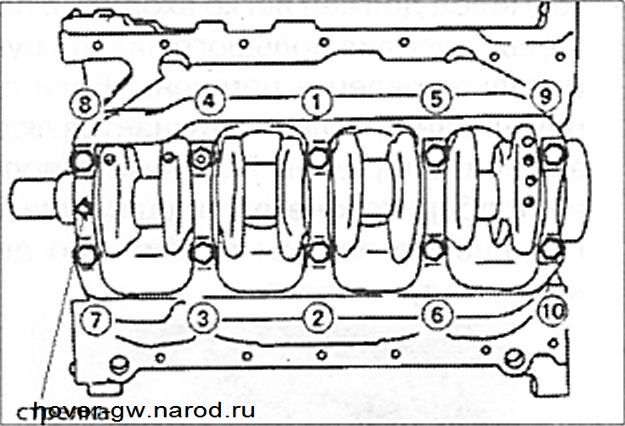

8. Затяните болты крепления крышки коренных подшипников с моментом 25 Нм в указанном порядке.

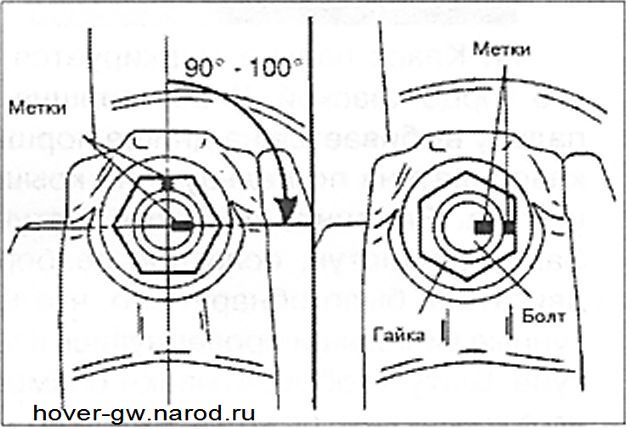

9. Затем нанесите метки на головки болтов и крышку коренных подшипников так, чтобы метка на головке болта была отклонена примерно на 90°-100° от метки на корпусе коренных подшипников.

10. Затяните болты так, чтобы эти метки совпали.

11. Не затягивайте болты более или менее указанных размеров угла затяжки, это может привести либо к перетяжке крепления крышки коренных подшипников либо к ее ослабленному креплению.

12. Проверьте зазоры в коренных подшипниках.

13. Для этого, очистите коренную шейку от масла.

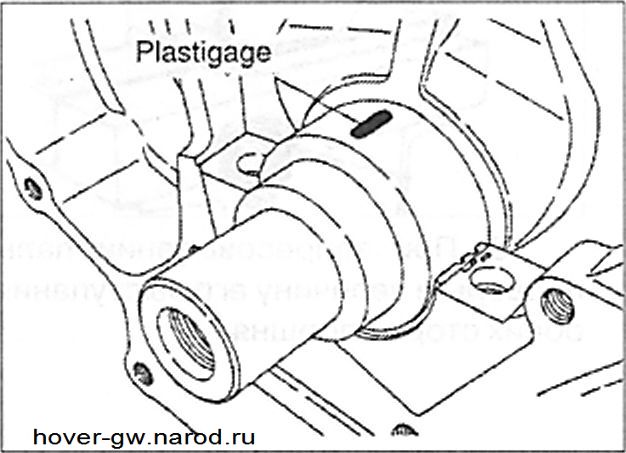

20. Нанесите полоску Plastigage по ширине коренной шейки.

21. Установите коренную крышку и затйните болты ее крепления.

22. Открутите болты и осторожно снимите крышку.

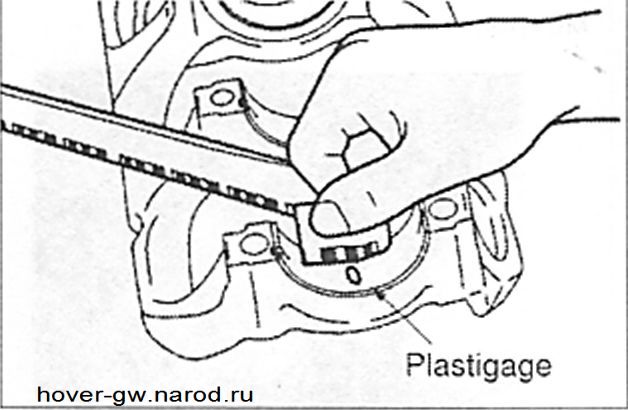

23. Измерьте наибольшую ширину полоски Plastigage.

Стандартное значение: 0.020.04 мм.

Допустимое значение: 0.1 мм.

24. Измерьте дефорамцию контактной поверхности блока цилиндров.

Стандартное значение: 0.05 мм. Допустимое значение: 0.1 мм.

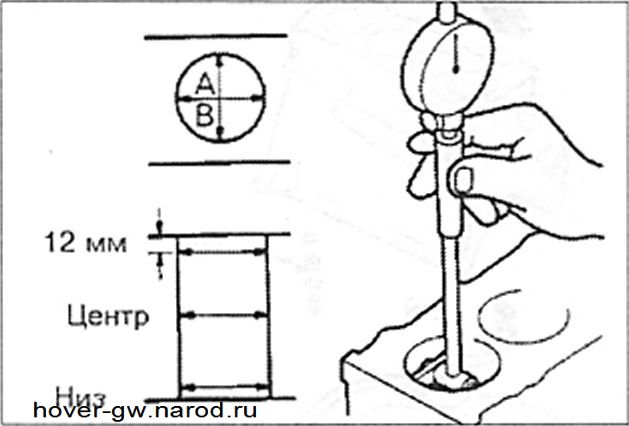

25. Измерьте внутренний диаметр цилиндра с помощью нутромера.

Стандартное значение: 86.5086.53 мм.
