Распределительный вал и коромысла

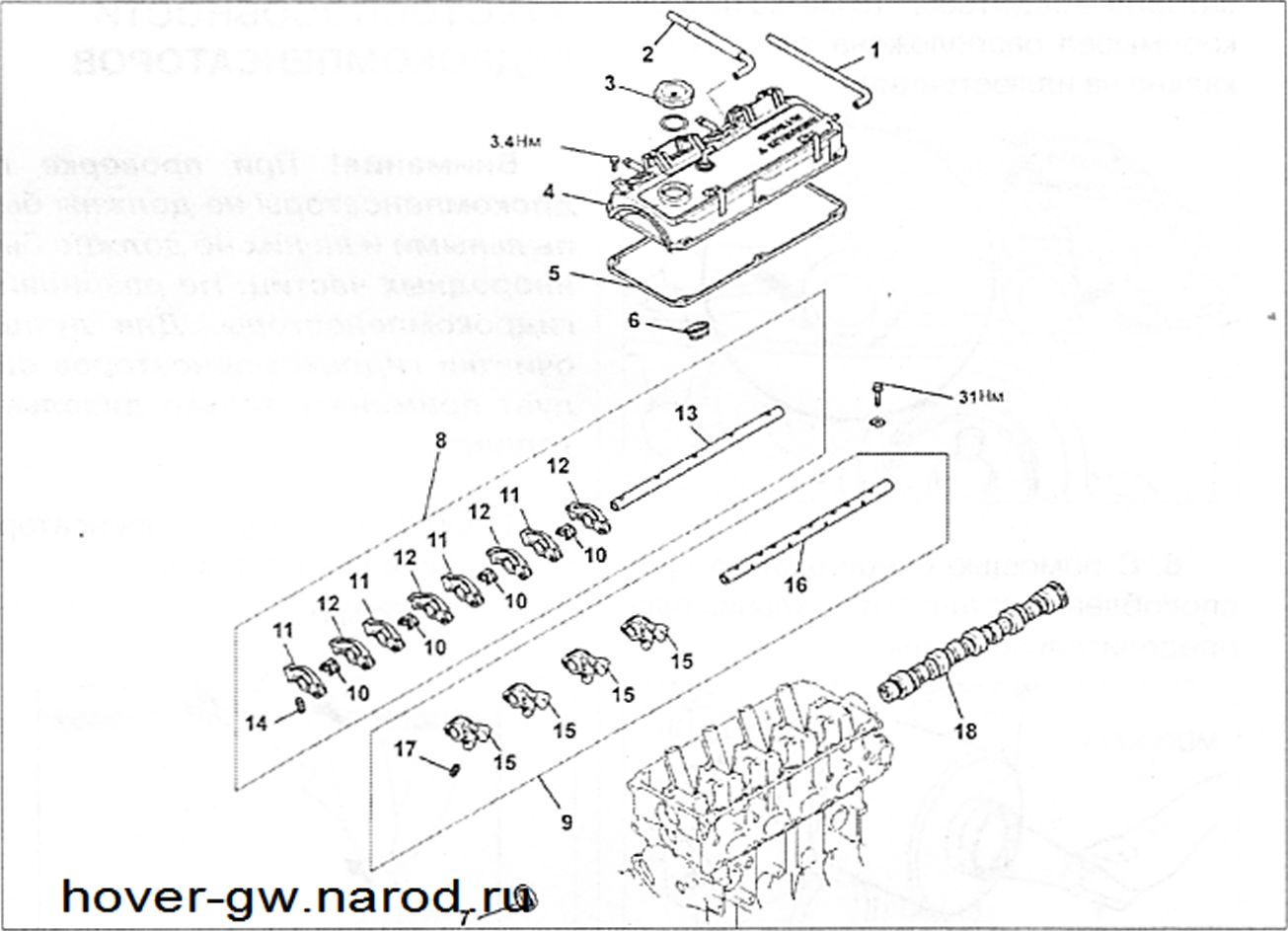

Распределительный вал и коромысла:

1 - Трубка сапуна; 2 - Трубка вентиляции картера; 3 - Крышка маслозаливной горловины; 4 - Крышка головки блока цилиндров; 5 - Прокладка; 6, 7 - Сальники; 8, 9 - Коромысла с валами в сборе; 10 - Пружины; 11, 12, 15 - Коромысла; 13 - Вал коромысел впускных клапанов; 14, 17 - Гидрокомпенсаторы; 16- Вал коромысел выпускных клапанов; 18 - Распределительный вал.

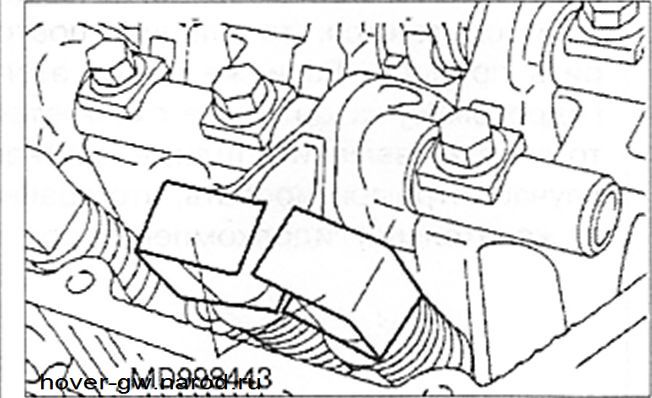

1. Установите специальное приспособление для снятия гидрокомпенсаторов, чтобы избежать их утери или попадания на пол. Если гидрокомпенсатор используется повторно, протрите его.

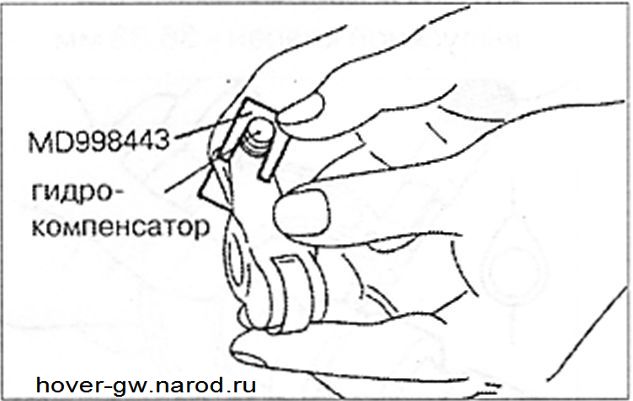

2. Установите гидрокомпенсатор в коромысло и закрепите его с помо-

щью специального приспособления, чтобы ибежать его выпадения.

3. Затяните болты крепления вала коромысел так, чтобы коромысла впускных клапанов не нажимали на клапана.

4. Установите пружины коромысел. Пружины коромысел впускных клапанов необходимо установить до установки коромысел выпускных клапанов.

5. Снимите специальные приспособления для фиксации гидрокомпенсаторов. Убедитесь, что метка на вале коромысел расположена так, как показано на иллюстрации.

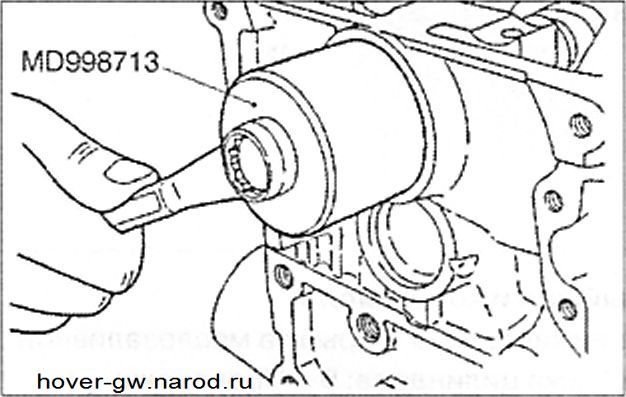

6. С помощью специального приспособления установите сальник распределительного вала.

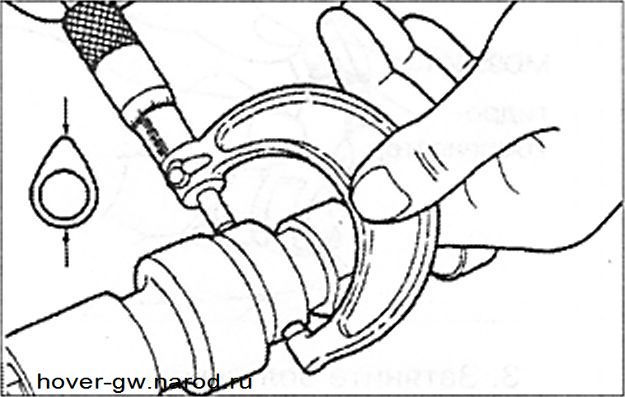

7. Измерьте высоту кулачка распределительного вала.

Стандартное значение: впускной клапан - 37.39 мм, выпускной клапан - 36.83 мм. Допустимое значение: впускной клапан - 36.89 мм, выпускной клапан - 36.33 мм.

8. Проверьте контактную поверхность ролика коромысла. Если он поврежден, его вращение затруднено
