Разборка и сборка стартера

Разборка

1. Открутите болты 1.

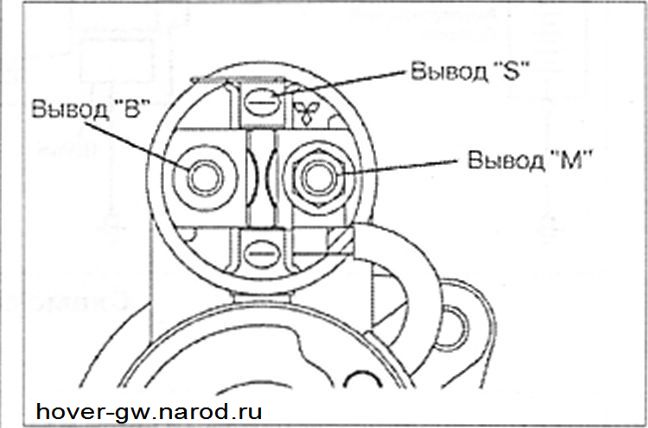

2. Снимите тяговое реле 2. Не зажимайте корпус стартера в тисках. Отсоедините провод от клеммы «М» тягового реле.

3. Открутите болты 3.

4. Открутите болт 4.

5. Снимите заднюю крышку 5.

6. Снимите щеткодержатель 6.

7. Снимите задний подшипник 7.

8. Снимите якорь 8.

9. Снимите магнитопровод (корпус) 9.

10. Снимите уплотнения 10 и 11.

11. Снимите пластину 12.

12. Снимите сателлиты 13.

13. Снимите приводной рычаг 14.

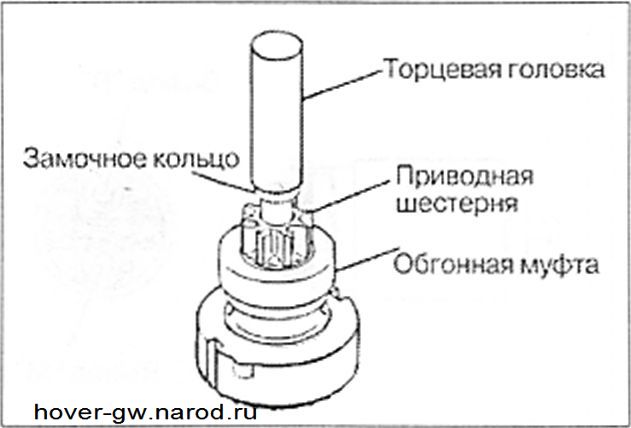

14. Снимите стопорное кольцо 15. С помощью длинной головки соответствующего размера сбейте замочное кольцо до упора в приводную шестерню.

Разборка и сбора стартера.

15. Снимите замочное кольцо 16.

16. Снимите обгонную муфту 17.

17. Снимите коронное колесо 18.

18. Снимите водило планетарной передачи 19.

19. Снимите переднюю крышку стартера 20.

Очистка

20. Запрещается очищать с помощью растворителя: тяговое реле, щеткодержатель и якорь. При контакте с растворителем может произойти разрушение изоляции проводов. Очистку этих компонентов следует производить с помощью чистой сухой тряпки. Запрещается погружать детали привода стартера в растворитель. В этом случае пластичная смазка, которой заполняется обгонная муфта на заводе-изготовителе, будет вымыта из внутренних полостей. Очистку этих компонентов также следует производить с помощью чистой сухой тряпки.

Сборка

21. Сборка проводится в порядке, обратном снятию.

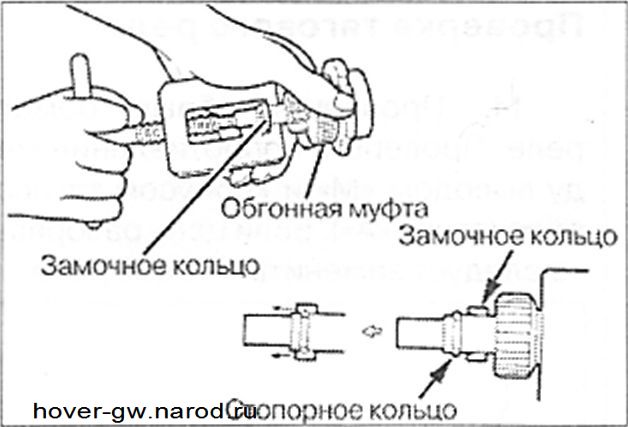

22. Для посадки замочного кольца до упора в стопорное кольцо используйте подходящий захват.

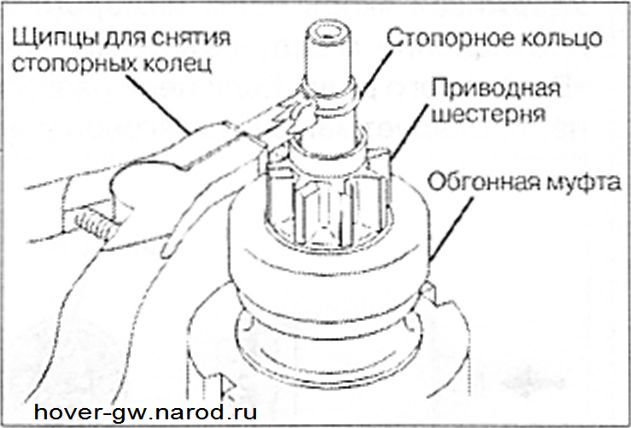

С помощью специальных щипцов снимите стопорное кольцо, после этого снимите замочное кольцо и обгонную муфту.
