Система питания

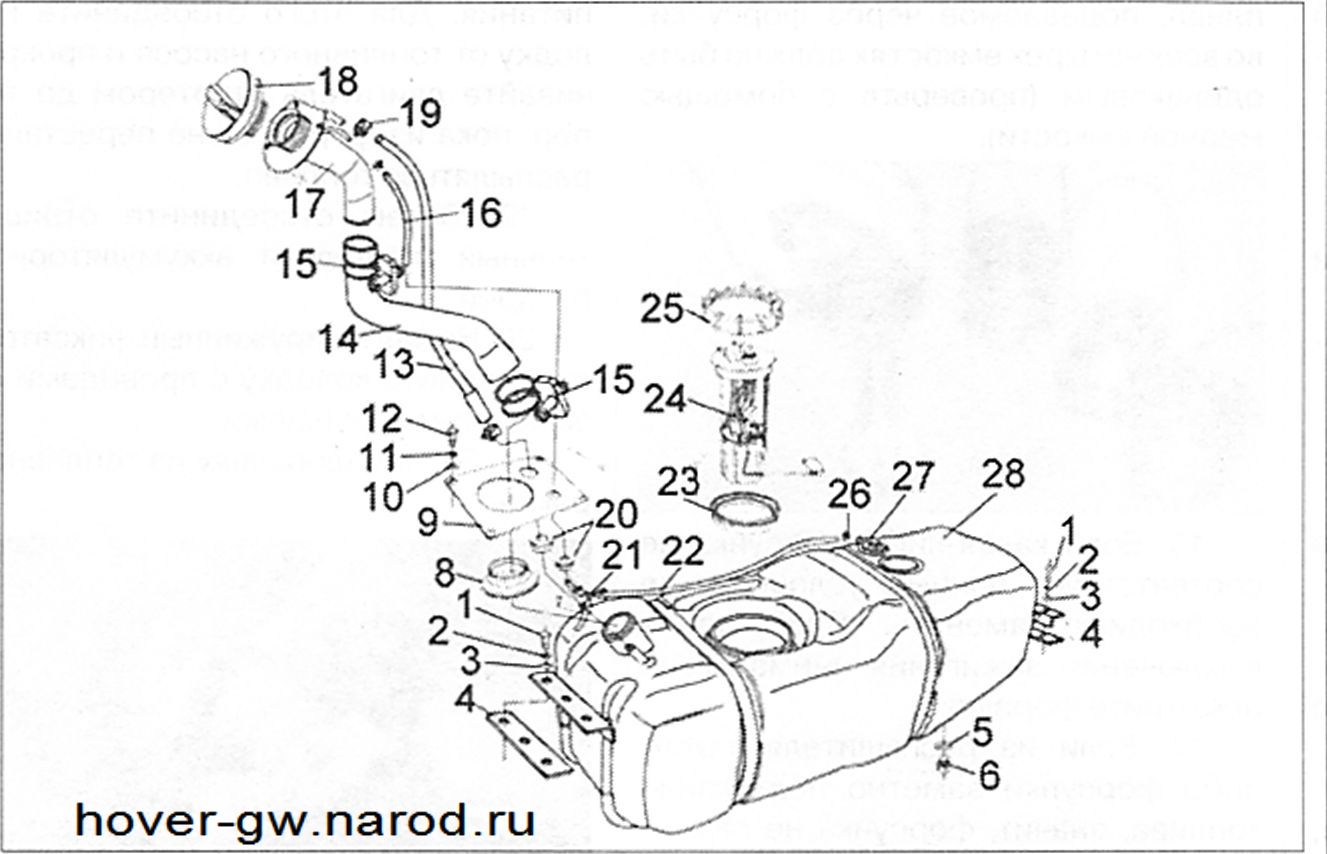

Топливный насос и его компоненты: 1,12- Болты; 2,11 - Пружинные шайбы; 3, 10 - Шайбы; 4 - Кронштейн; 5 - Шайба сливной пробки; 6 - Пробка сливная; 8,20- Уплотнитель трубопровода; 9 - Пластина; 13 - Воздушный шланг; 14 - Шланг заливной горловины; 15, 19, 26 - Хомут; 16, 22 - Пароотводящий шланг; 17 - Заливная горловина; 18 - Пробка заливной горловины; 21 - Тройник; 23 - Уплотнительное кольцо насоса; 24 - Топливный насос; 25 - Прижимное кольцо; 27 - Пароотводящий штуцер; 28 - Топливный бак.

и снимите крышку люка над топливным баком.

4. Отсоедините колодку с проводами топливного насоса от жгута проводов, отжав пластмассовую защелку.

5. Открутите гайку крепления наконечника шланга подачи топлива к топливному насосу и отсоедините шланг.

6. Открутите гайку крепления и отсоедините наконечник шланга слива топ лива от топли вного насоса.

7. Снимите уплотнительные кольца с наконечников шлангов. Проверьте их состояние. Порванные или потерявшие упругость кольца замените.

8. Открутите прижимное кольцо 25 крепления насоса.

9. Поднимите насос вверх и наклоните его, чтобы вывести из люка поплавок датчика указателя уровня топлива.

10. Снимите и осмотрите уплотнительное кольцо насоса 23. Порванное или потерявшее упругость кольцо замените.

Установка

11. Установите топливный насос в порядке, обратном снятию. При этом стрелка на насосе должна быть направлена в сторону задней части автомобиля. При закручивании прижимного кольца крепления насоса прижмите кольцо с насосом, преодолевая сопротивление пружин, установленных в насосе.
