Снятие и установка топливоподкачивающего насоса

Снятие

1. Очистите поверхность вокруг соединительного фланца топливного насоса.

Система питания:

1 - Регулировочная гайка; 2 - Регулятор длины троса акселератора; 3 - Педаль акселератора; 4 - Выпускной резиновый шланг адсорбера; 5 - Адсорбер; 6 - Впускной резиновый шланг адсорбера; 7 - Переходник; 8, 11, 33 - Фиксаторы; 9 - Заборная трубка; 10, 12, 14, 21, 26 - Возвратные трубки; 13, 22 - Пароотводящие трубки; 15, 18 - Кронштейны; 16, 20, 25 - Резиновые трубки; 17 - Топливный фильтр; 19 , 23, 24 - Гибкие шланги; 27- Крышка заливной горловины топливного

бака; 28 - Прокладка; 29 - Резьбовая втулка; 30 - Топливозаливная горловина; 31 - Топливный бак; 32, 36 - Скобы крепления топливного бака; 34, 35 - Защитный кожух топливного бака; 37 - Топливоподкачиваюший насос; 38 - Гайка крепления топливоподкачивающего насоса.

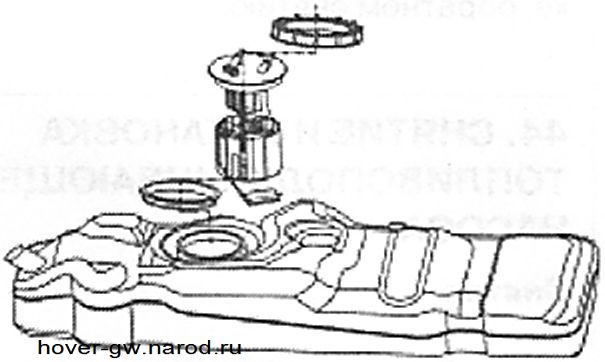

2. С помощью специального приспособления открутите гайку крепления топливного насоса.

3. Извлеките топливный насос. Постарайтесь не повредить указатель уровня топлива.

4. Снимите уплотнительное кольцо.

Установка

5. Установка проводится в порядке, обратном снятию. Затяните гайку крепления топливного насоса с моментом 100 Нм.
