Замена прокладки головки блока цилиндров

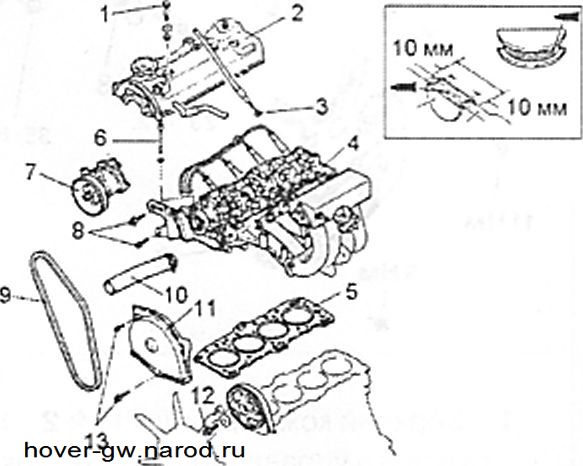

1 - Болт крышки головки блока цилиндров; 2 - Крышка головки блока цилиндров; 3 - Трос привода акселератора; 4 - Головка блока цилиндров; 5 - Прокладка головки блока; 6 - Болт головки блока; 7 - Насос системы охлаждения; 8, 13 - Болты; 9 - Ремень; 10 - Шланг радиатора; 11 - Крышка головки блока; 12 - Болт звездочки распределительного вала.

Внимание! Прокладка головки блока разовая, поэтому при каждом снятии головки блока прокладку необходимо заменять.

При обнаружении течи моторного масла или охлаждающей жидкости в местах соединения головки блока с блоком цилиндров снимите головку и замените ее прокладку. Течь может возникнуть также из-за коробления головки блока вследствие перегрева.

Снятие

1. Отсоедините отрицательный провод от аккумуляторной батареи.

2. Слейте охлаждающую жидкость.

3. Уменьшите давление в системе питания, если работа выполняется сразу после поездки.

4. Отсоедините приемную трубу глушителя от выпускного коллектора.

5. Отсоедините верхний шланг радиатора и шланги отопителя.

6. Снимите воздуховод и патрубок.

7. Отсоедините трос акселератора.

8. Отсоедините и заглушите топливные шланги.

9. Снимите насос гидроусилителя рулевого управления и отведите в сторону, не отсоединяя от магистрали.

10. Снимите верхнюю крышку ремня и крышку головки цилиндров.

11. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия, совместив метки на звездочке распределительного вала и на головке цилиндров.

12. Открутите болт и снимите звездочку распределительного вала, уперев ее в нижнюю крышку.

13. Надежно закрепите ремень на звездочке. Вращение коленчатого вала не допускается.

14. Отсоедините провода от свеч, снимите распределитель зажигания.

15. Отсоедините выхлопную трубу.

16. Открутите болты крепления головки блока цилиндров и снимите ее.

17. При необходимости снимите коллекторы.

18. Очистите головку. Очистка головки заключается в удалении остатков уплотнения и нагара из камер сгорания и головок клапанов. При очистке пользуйтесь скребком из твердого дерева или из пластмассы (нанесение царапин не допускается). Одновременно очистите разъемную плоскость блока цилиндров, осторожно закрыв цилиндры ветошью.

19. После очистки и промывки головки проверьте состояние контактных плоскостей. Допустимое отклонение плоскости контакта с блоком цилиндров от калибра - 0.05 мм в любой точке измерения. Если отклонение не превышает 0.20 мм, то головку прошлифуйте. В противном случае головку замените. Если отклонение контактной плоскости блока цилиндров от калибра превышает 0,05 мм, то прошлифуйте блок или замените. Изготовителем установлена норма уменьшения высоты блока цилиндров со стороны плоскости разъема с головкой блока при шлифовке - 0.20 мм.

20. Для проверки герметичности головки, заглушите отверстие в головке блока под шланг радиатора. Это можно сделать, например, установив глухую прокладку из плотного картона под патрубок и завернув гайки его крепления.

21. Залейте керосин в каналы водяной рубашки. Если уровень керосина понижается, значит, в головке есть трещины и ее надо заменить. После проверки не забудьте снять картонную прокладку.

22. Промойте масляные каналы. Для этого заглушите вертикальный масляный канал со стороны камеры сгорания, залейте бензин в масляные каналы во всех опорах распределительного вала и выдержите 15-20 мин. Вылейте бензин, выньте заглушку и окончательно промойте каналы бензином с помощью груши.

23. Для проверки герметичности клапанов залейте керосин в камеры сгорания. Если в те-чение трех минут керосин не просочится из камер сгорания - клапаны герметичны. В противном случае притрите или замените клапаны.

Установка

24. Установка выполняется в порядке, обратном снятию. Уложите новую прокладку и установите головку. Затяните болты в указанном порядке сначала от руки, затем в 2 этапа - сначала с моментом 100 Нм. Болт звездочки распределительного вала затяните с моментом 100 Нм.
